5.3.3.4. Разборка сальника внутренней направляющей

Установите специальные приспособления со стороны клапана.
Установите специальное приспособление на корпус шестерни.

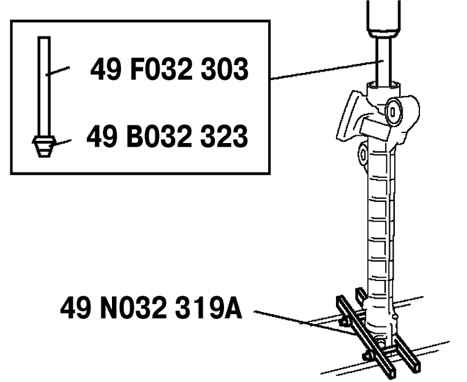

Выпрессовка сальника и внутренней направляющей
Рис. 5.25. Выпрессовка сальника и внутренней направляющей


Выпрессуйте сальник и внутреннюю направляющую (рис. 5.25).

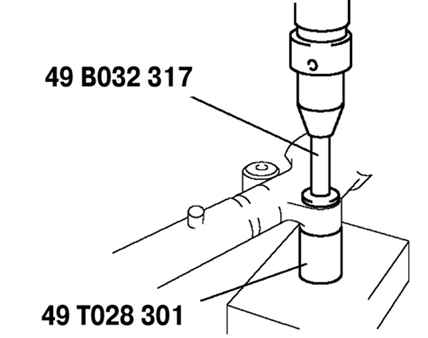

Выпрессовка резиновой опоры из корпуса рулевого механизма
Рис. 5.26. Выпрессовка резиновой опоры из корпуса рулевого механизма


Выпрессуйте резиновую опору из корпуса рулевого механизма, используя специальные приспособления и пресс (рис. 5.26).
