5.3.4.3. Проверка рулевой тяги

Проверьте рулевую тягу на отсутствие деформации и повреждений. Замените ее при необходимости.

Проверьте зазор в шаровом шарнире. Замените рулевую тягу при необходимости.

Покачайте рулевую тягу пять раз.

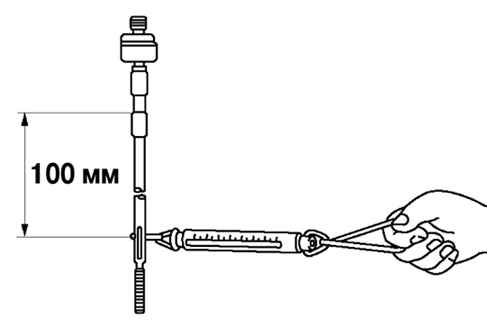

Рис. 5.29. Измерение момента сопротивления качанию

Измерьте момент сопротивления качанию, используя динамометр (рис. 5.29).

Момент сопротивления качанию: 0,1–4,0 Н·м.

Показания динамометра: 0,6–24,5 Н.

Если результат измерения отличается от указанного, замените тягу.
