6.2.11. Разборка и сборка главного цилиндра





ВНИМАНИЕ
Если корпус главного цилиндра поврежден, замените главный цилиндр в сборе. При креплении главного цилиндра в тисках, зажимайте только выступ главного цилиндра.

Компоненты главного тормозного цилиндра

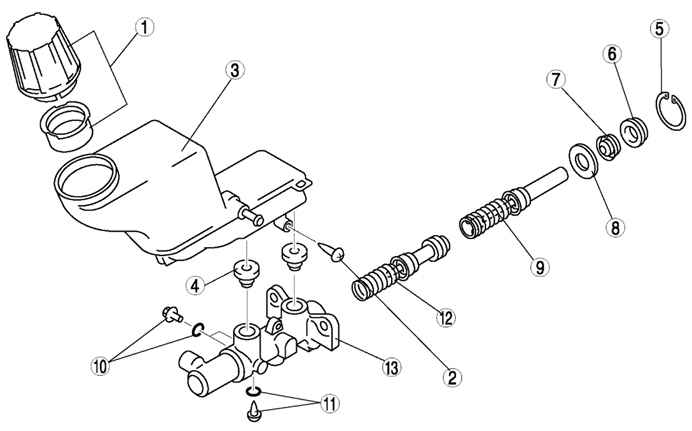

Рис. 6.32. Компоненты главного тормозного цилиндра: 1 – крышка; 2 – винт; 3 – резервуар; 4 – втулка; 5 – стопорное кольцо; 6 – направляющая штока поршня; 7 – чашка; 8 – ограничитель; 9 – первичный поршень; 10, 11 – стопорный штифт и уплотнительное кольцо; 12 – вторичный поршень; 13 – корпус главного цилиндра
