6.2.17. Снятие и установка гидравлического блока антиблокировочной системы тормозов





ВНИМАНИЕ
Внутренние элементы гидравлического блока антиблокировочной системы тормозов могут быть повреждены при падении блока на твердую поверхность. Следите за тем, чтобы не уронить гидравлический блок антиблокировочной системы тормозов. Замените гидравлический блок антиблокировочной системы тормозов, если он подвергся удару.

Гидроблок антиблокировочной системы тормозов

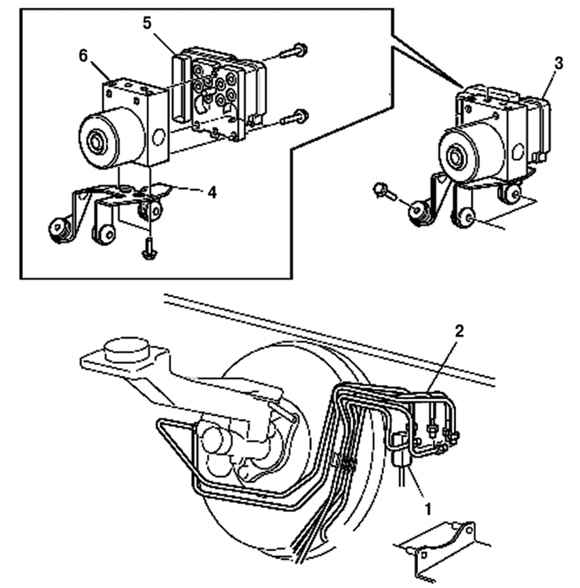

Рис. 6.61. Гидроблок антиблокировочной системы тормозов: 1 – разъем; 2 – тормозная магистраль; 3 – узел гидравлического блока антиблокировочной системы тормозов, кронштейн; 4 – кронштейн; 5 – блок управления антиблокировочной системы тормозов; 6 – гидравлический блок антиблокировочной системы тормозов



Снимите аккумуляторную батарею и площадку аккумуляторной батареи.
Снимите шланг (модели с механической коробкой передач).

Отсоединение разъема

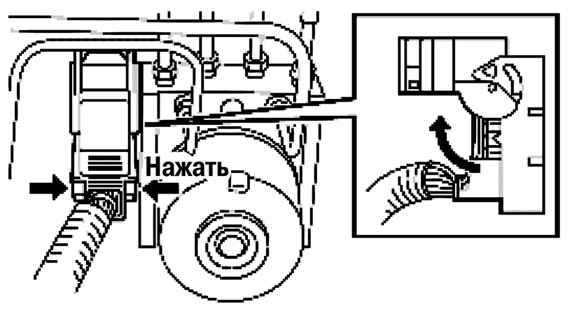

Рис. 6.62. Отсоединение разъема


Поднимите крышку разъема в направлении стрелки, нажимая при этом на язычок крышки (рис. 6.62).
Потяните разъем к передней части автомобиля и снимите его.

Нанесение установочных меток на тормозной магистрали и гидравлическом блоке антиблокировочной системы тормозов

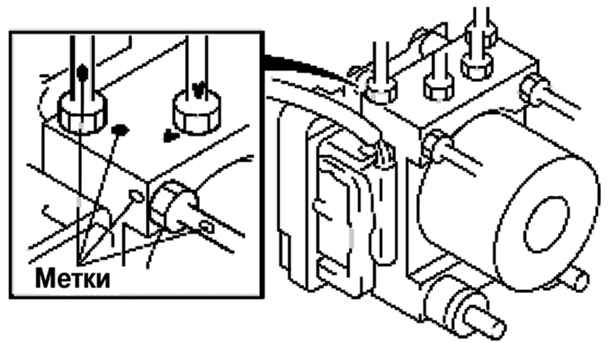

Рис. 6.63. Нанесение установочных меток на тормозной магистрали и гидравлическом блоке антиблокировочной системы тормозов


Нанесите установочную метку на тормозной магистрали и гидравлическом блоке антиблокировочной системы тормозов (рис. 6.63).
Обмотайте разъем защитной лентой, чтобы предотвратить попадание тормозной жидкости внутрь.
Снимите тормозную магистраль.

Снятие узла гидравлического блока антиблокировочной системы тормозов

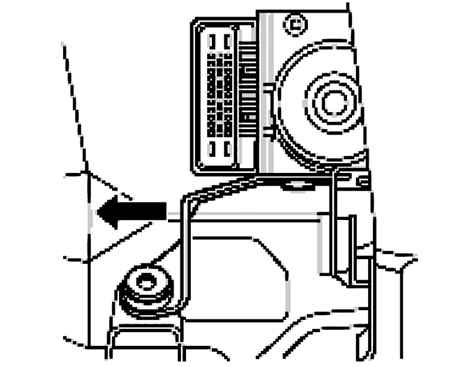

Рис. 6.64. Снятие узла гидравлического блока антиблокировочной системы тормозов


Как показано на рисунке 6.64, переместите кронштейн в направлении стрелки и снимите узел гидравлического блока антиблокировочной системы тормозов и кронштейн с кузова.
