6.2.5. Снятие и установка вакуумного шланга (усилитель тормозов)

Отсоединение разъема вакуумного шланга

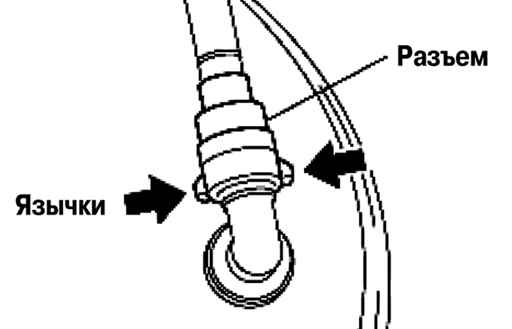

Рис. 6.11. Отсоединение разъема вакуумного шланга


Отсоедините разъем вакуумного шланга от усилителя тормозов, нажимая на язычки разъема вакуумного шланга (рис. 6.11).

Снятие хомута

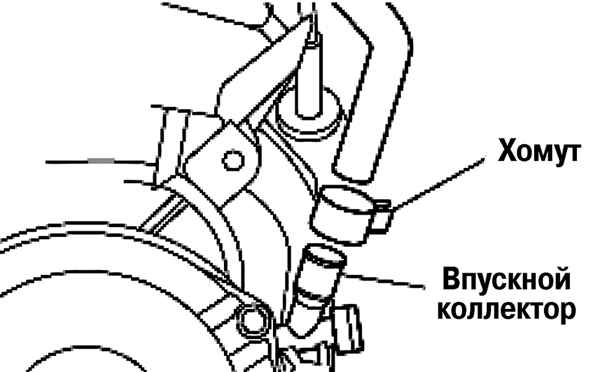

Рис. 6.12. Снятие хомута


Снимите хомута, используя плоскогубцы, и отсоедините вакуумный шланг от впускного коллектора (Z6) (рис. 6.12).

Отсоединение вакуумного шланга от впускного коллектора

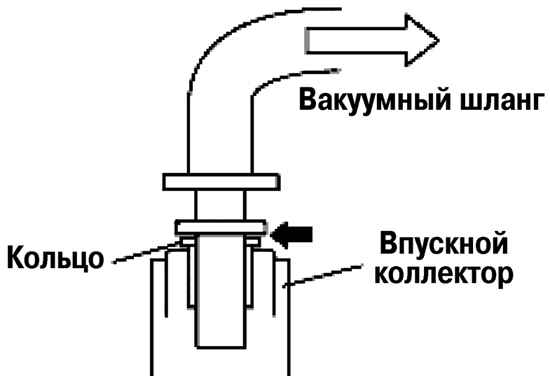

Рис. 6.13. Отсоединение вакуумного шланга от впускного коллектора


Вставьте тонкую отвертку с плоским шлицем в точке, обозначенной стрелкой на рисунке 6.13, сместите кольцо вниз и отсоедините вакуумный шланг от впускного коллектора (LF).
Снимите вакуумный шланг.
Установите в порядке, обратном снятию.
Убедитесь в том, что вакуумный шланг вставляется так, что соединение вакуумного шланга касается кольца впускного коллектора (LF).
Вставьте разъем вакуумного шланга в усилитель тормозов.
Убедитесь в том, что вакуумный шланг установлен надежно, потянув за него, и снова вставьте его в усилитель тормозов.

Установка катушки усилителя тормозов

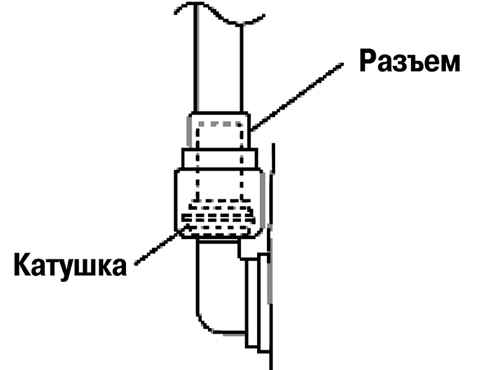

Рис. 6.14. Установка катушки усилителя тормозов


Убедитесь в том, что катушка усилителя тормозов находится в разъеме вакуумного шланга (рис. 6.14).
