7.1.2. Предохранители

Предохранители служат для того, чтобы прервать цепь, когда сила тока превысит определенное значение, и защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием. Блок предохранителей расположен под панелью приборов со стороны водителя.
Каждый из предохранителей защищает свою цепь, принадлежность его к той или иной цепи обозначена на крышке блока предохранителей.

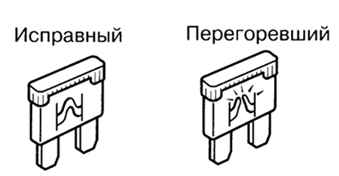

Пример исправного и неисправного предохранителей
Рис. 7.2. Пример исправного и неисправного предохранителей


В блоке предохранителей установлены предохранители ножевого типа, цвет которых соответствует току защиты предохранителя. В случае выхода какого-либо элемента электрооборудования из строя, прежде всего, следует проверить состояние предохранителя. Исправность предохранителя определяется по наличию проволочного проводника, соединяющего контакты предохранителя (рис. 7.2).

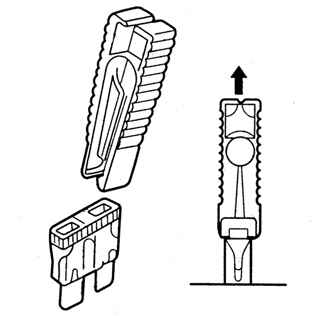

Специальный пинцет для извлечения предохранителей
Рис. 7.3. Специальный пинцет для извлечения предохранителей


Для замены вышедшего из строя предохранителя предварительно выключите соответствующую электрическую цепь, извлеките предохранитель из гнезда пинцетом (рис. 7.3).
Если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, проверьте защищаемую электрическую цепь. Если предохранитель защищает несколько цепей, то их необходимо подключать поочередно, чтобы по перегоранию предохранителя определить неисправную цепь.
Отопитель и кондиционер потребляют большой ток, поэтому блок предохранителей имеет выключатель для защиты их цепей. Если цепь размыкается выключателем, выключите отопитель и кондиционер, перед тем как нажать кнопку повторного включения выключателя.
