7.3.10. Регулировка света передней противотуманной фары

Доведите давление воздуха в шинах до нормы.
Установите ненагруженный автомобиль на горизонтальной поверхности.
Поместите одного человека на место водителя.
Поместите автомобиль на расстоянии 3 м от белого экрана.
При регулировке одной противотуманной фары закройте другую.
Запустите двигатель для подзарядки аккумуляторной батареи.
Включите переднюю противотуманную фару.

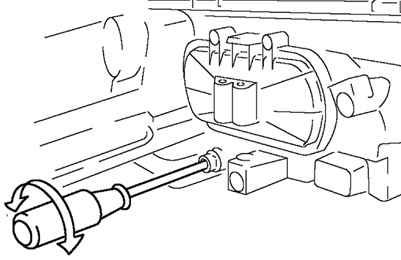

Регулировка вращением регулировочных винтов
Рис. 7.32. Регулировка вращением регулировочных винтов


Отрегулируйте переднюю противотуманную фару вращением регулировочных винтов, как показано на рисунке 7.32. Сначала ослабьте винты, затем затяните их.

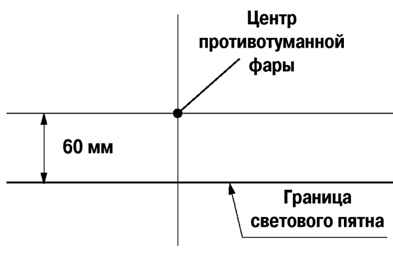

Схема регулировки светового пятна противотуманной фары
Рис. 7.33. Схема регулировки светового пятна противотуманной фары



ПРИМЕЧАНИЕ
Если сначала затянуть, а затем ослабить регулировочные винты, то они будут отворачиваться при движении автомобиля, что приведет к нарушению регулировки фар.
