7.3. Система освещения






Расположение приборов наружного освещения в автомобилях с кузовами «седан»

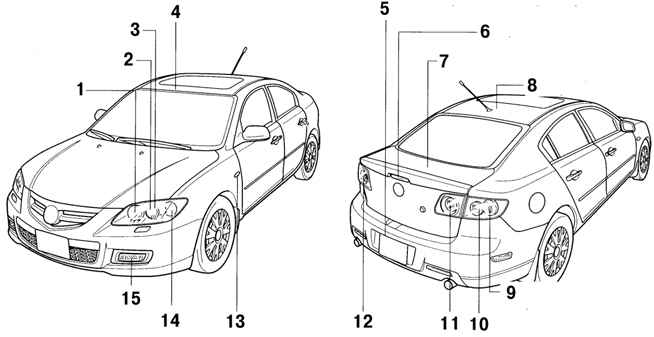

Рис. 7.12. Расположение приборов наружного освещения в автомобилях с кузовами «седан»: 1 – фары дальнего света; 2 – передние габаритные фонари; 3 – фара ближнего света; 4 – верхние плафоны освещения салона/ плафоны местного освещения; 5 – фонари освещения регистрационного знака; 6 – центральный верхний стоп-сигнал; 7 – плафон освещения багажного отделения; 8 – задний верхний плафон освещения салона; 9 – фонари стоп-сигналов/задние габаритные фонари; 10 – задний фонарь указателя поворота; 11 – задний противотуманный фонарь/фонарь заднего хода; 12 – задний противотуманный фонарь/ фонарь заднего хода; 13 – фонари боковых повторителей указателей поворота; 14 – передние фонари указателей поворота; 15 – передние противотуманные фары

Расположение приборов наружного освещения в автомобилях с кузовами «хетчбек»

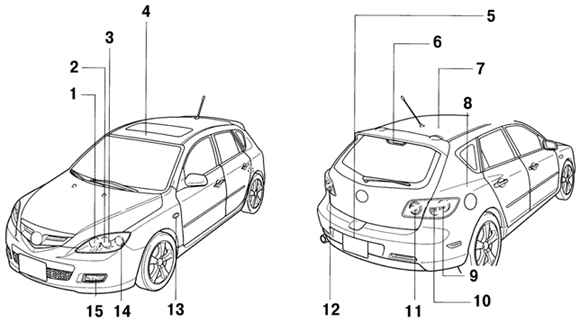

Рис. 7.13. Расположение приборов наружного освещения в автомобилях с кузовами «хетчбек»: 1 – фары дальнего света; 2 – передние габаритные фонари; 3 – фара ближнего света; 4 – верхние плафоны освещения салона/ плафоны местного освещения; 5 – фонари освещения регистрационного знака; 6 – центральный верхний стоп-сигнал; 7 – задний верхний плафон освещения салона; 8 – плафон освещения багажного отделения; 9 – фонари стоп-сигналов/задние габаритные фонари; 10 – задний фонарь указателя поворота; 11 – задний противотуманный фонарь/фонарь заднего хода; 12 – задний противотуманный фонарь/ фонарь заднего хода; 13 – фонари боковых повторителей указателей поворота; 14 – передние фонари указателей поворота; 15 – передние противотуманные фары
