7.6.6. Проверка электродвигателя стеклоподъемника с сервоприводом

1. Подайте напряжение с положительного вывода аккумуляторной батареи и подключите к массе выводы электродвигателя стеклоподъемника с сервоприводом E и F, а затем проверьте работу электродвигателя стеклоподъемника с сервоприводом.

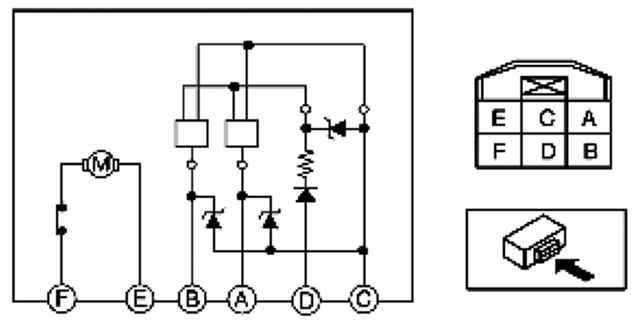

Схема проверки электродвигателя стеклоподъемника с сервоприводом
Рис. 7.88. Схема проверки электродвигателя стеклоподъемника с сервоприводом


Если работа электродвигателя стеклоподъемника с сервоприводом отличается от указанной в таблице, замените электродвигатель стеклоочистителя.


Подайте напряжение с положительного вывода аккумуляторной батареи на вывод D электродвигателя стеклоподъемника с сервоприводом, вывод C подключите к массе.
Включив электродвигатель стеклоподъемника с сервоприводом измерьте напряжение на выводах A и B.
При наличии неисправности замените электродвигатель стеклоподъемника с сервоприводом.
Напряжение.
Импульс: макс. – 12V, мин. – 0 V.
