8.5.3. Блок системы кондиционирования воздуха

Блок системы кондиционирования воздуха объединяет блоки охлаждения и нагрева.

Работа заслонки управления отопителем

Работа заслонки управления отопителем

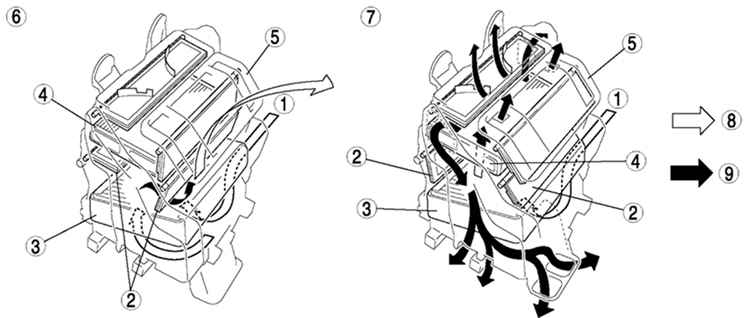

Рис. 8.62. Работа заслонки управления отопителем: 1 – воздушный поток; 2 – заслонка управления отопителем; 3 – испаритель; 4 – радиатор отопителя; 5 – блок системы кондиционирования воздуха; 6 – холодный; 7 – горячий; 8 – холодный воздух; 9 – теплый воздух


Заслонка управления отопителем, установленная в блоке системы кондиционирования воздуха, управляет подачей горячего или холодного воздуха, в зависимости от положения регулятора температуры. Управление температурой воздуха осуществляется за счет изменения распределения воздушных потоков.

Работа заслонки управления режимом обдува
Заслонка управления режимом обдува может быть установлена в одно из положений: VENT, BI-LEVEL, HEAT, HEAT/DEF или DEFROSTER, в зависимости от положения регулятор режима обдува.

Работа заслонки управления режимом обдува

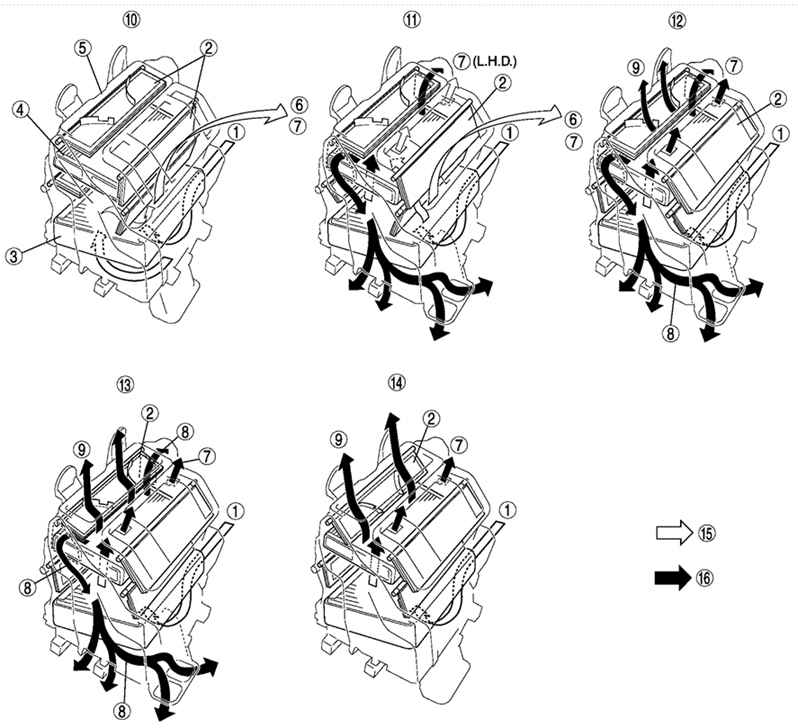

Рис. 8.63. Работа заслонки управления режимом обдува: 1 – воздушный поток; 2 – заслонка управления режимом обдува; 3 – испаритель; 4 – радиатор отопителя; 5 – блок системы кондиционирования воздуха; 6 – к центральному каналу; 7 – к боковому каналу; 8 – к переднему и заднему каналам обогрева; 9 – к дефлектору системы отопления и боковому каналу; 10 – VENT; 11 – BI-LEVEL; 12 – HEAT; 13 – HEAT/DEF; 14 – DFROSTER; 15 – холодный воздух; 16 – теплый воздух


В результате, режим воздухораспределения изменяется.
