1.3. Идентификационные номера автомобиля

На основании номера шасси может быть идентифицирован любой автомобиль. В номере шасси приведены серия модели, вариант кузова, коробка передач, привод и двигатель. Номер шасси находится на заднем брызговике в двигательном отсеке.

JMZ BG 1 2 D 2 00 50 001
1 2 3 4 5 6 7 8

1 Обозначение производителя Все изготовленные в Японии модели Mazda обозначены JMZ
2 Код серии модели BF = Mazda 323 с 9/85 по 9/89 г. вып.
BG = Mazda 323 с 10/89
3 Код привода 1 = передний привод
2 = полный привод
8 = полный привод
4 Код кузова 2 = седан 4-х дверный
3 = Compact 3-х дверный
4 = Compact 5-ти дверный
5 Код двигателя B = карбюраторный двигатель 1,4 л (неэтилированный)
С = инжекторный двигатель 1,4 л (неэтилированный)
D = карбюраторный двигатель 1,7 л (неэтилированный)
Е = инжекторный двигатель 1,7 л (неэтилированный)
F = инжекторный двигатель SOHC1 1,9 л (неэтилированный)
G = инжекторный двигатель DOHC2 1,9 л (неэтилированный)
H = инжекторный двигатель DOHC2 1,9 л с турбонагнетателем (неэтилированный)
J = высокомощный двигатель DOHC2 1,9 л с системой впрыска и турбонагнетателем
2 = бензиновый двигатель 1,4 л
3 = бензиновый двигатель 1,1 л
4 = бензиновый двигатель 1,7 л
5 = бензиновый двигатель 1,3 л
6 = бензиновый двигатель 1,5 л
8 = бензиновый двигатель 1,6 л
9 = дизельный двигатель 1,7 л
1) SOHC (Single Over Head Camchaft): один распредвал с верхним расположением
2) DOHC (Double Over Head Camchaft): два распредвала с верхним расположением
6 Код коробки передач 1 = 4-х ступенчатая механическая
2 = 5-и ступенчатая механическая
3 = 3-х ступенчатая автоматическая
5 = 4-х ступенчатая автоматическая
7 Не имеет значения
8 Серийный номер

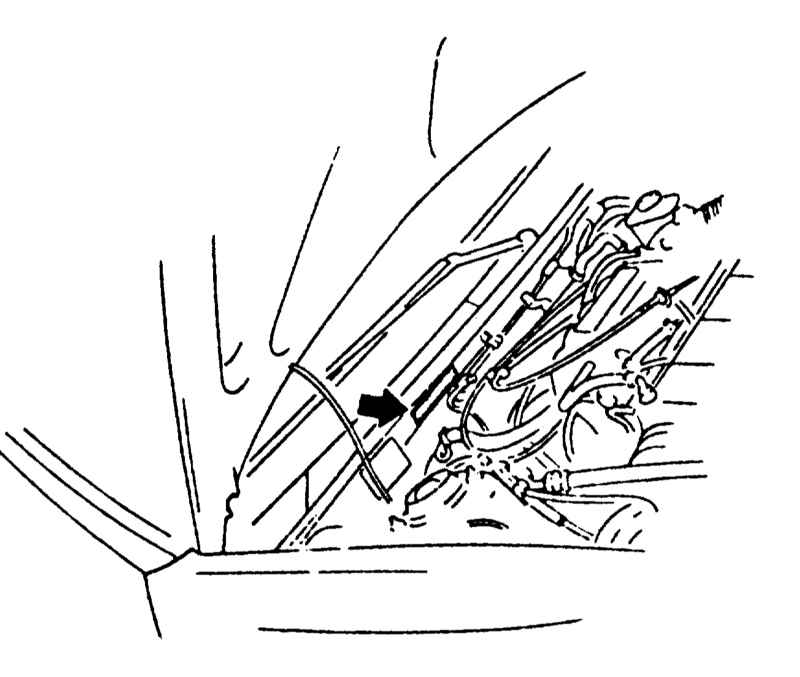

Идентификационный номер автомобиля

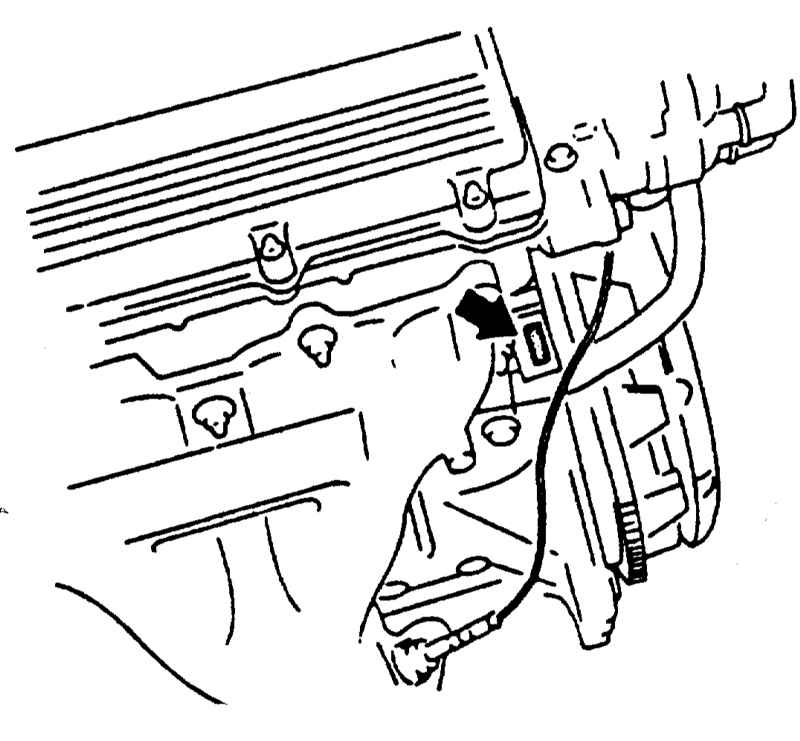

Тип и номер двигателя двигатель ВР

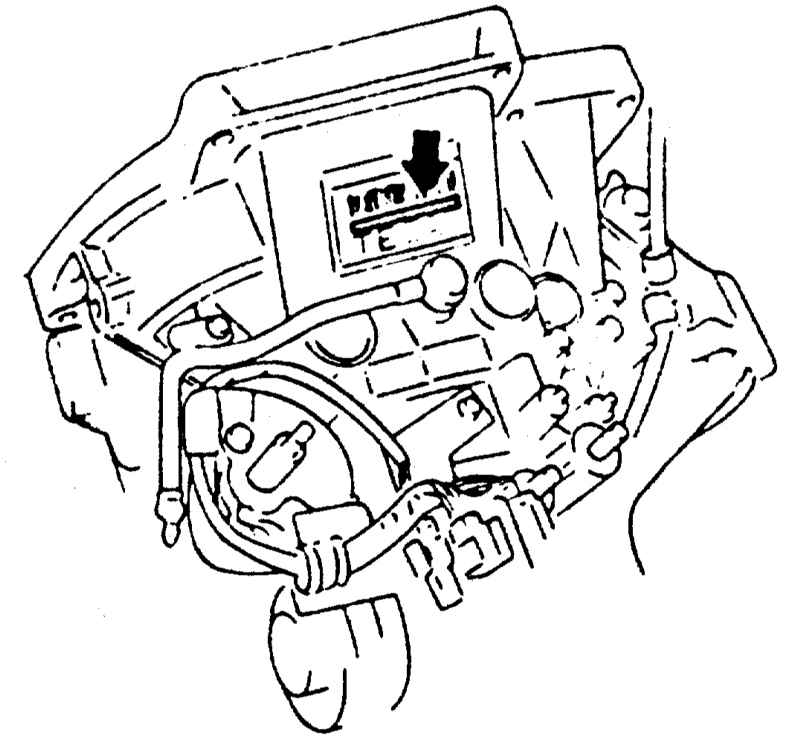

Тип и номер автоматической коробки передач

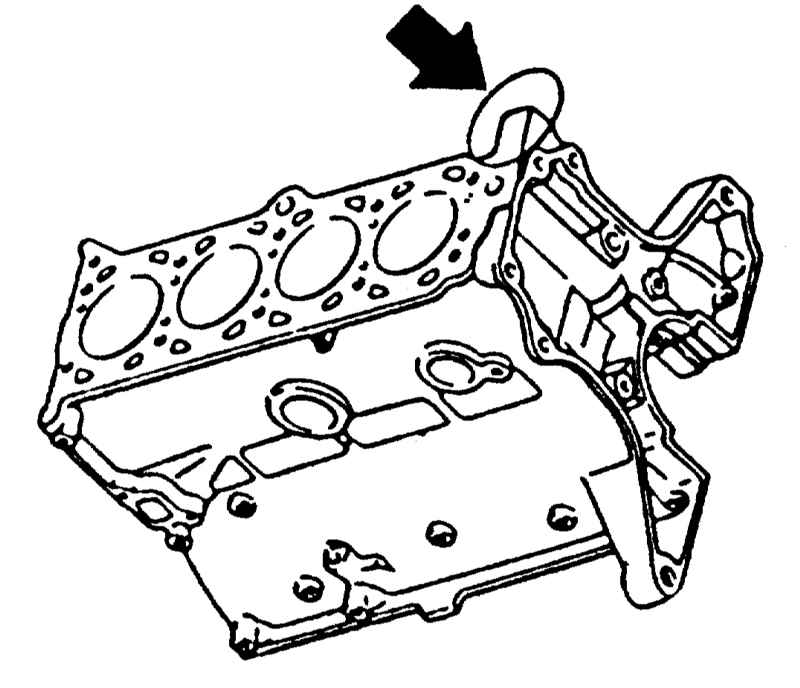

Двигатели ВЗ, В5, В6
