12. Подвеска и система рулевого управления

Передняя подвеска — общая информация

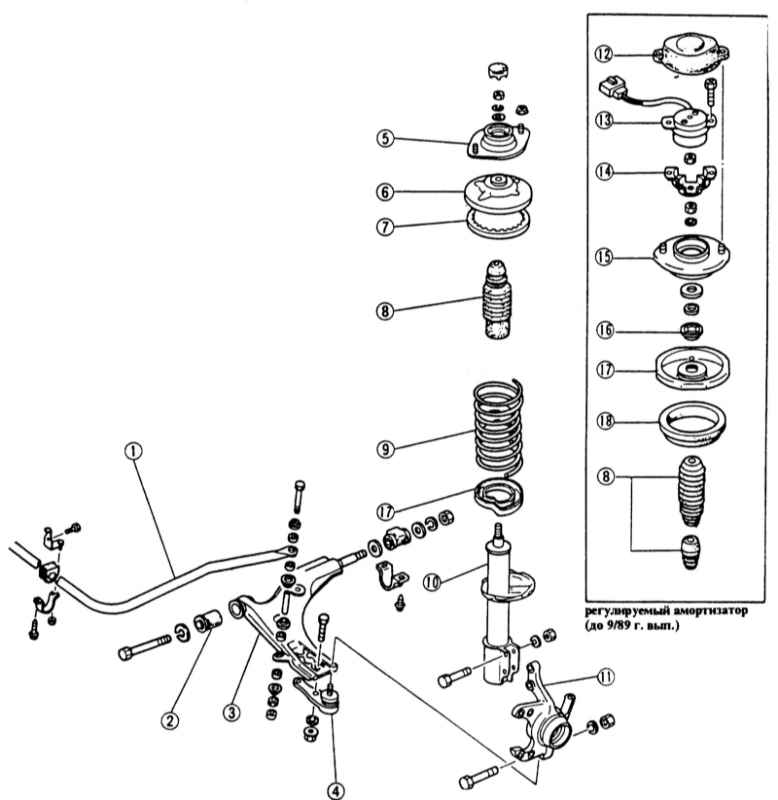

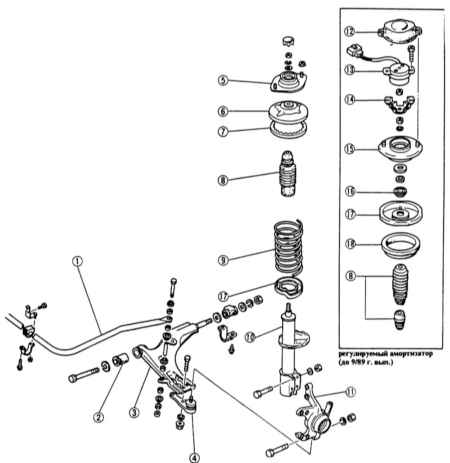

1 — стабилизатор
2 — резиновая втулка
3 — нижний рычаг
4 — шаровая опора
5 — пластина крепления
6 — верхняя чашка пружины
7 — резиновая прокладка
8 — отбойный демпфер и кожух
9 — винтовая пружина

10 — амортизатор
11 — поворотный кулак
12 — крышка привода
13 — привод
14 — крепление
15 — опора амортизационной стойки
16 — подшипник
17 — нижняя чашка пружины
18 — резиновая прокладка

В передней подвеске применены две амортизационные стойки Макферсона, состоящие из винтовой пружины и встроенного гидравлического амортизатора. Они привинчены сверху к кузову, снизу к поворотным кулакам. Боковое крепление осуществляется нижними поперечными рычагами L-образной формы, которые соединены с поворотными кулаками через заменяемые шаровые опоры. Поперечные рычаги привинчены к кузову через резиновые опоры. В зависимости от двигателя на днище закреплен стабилизатор поперечной устойчивости, который соединен с амортизационными стойками через соединительные штанги.

Стабилизатор уменьшает наклон кузова на поворотах.

Приводная сила двигателя передается на колеса через два приводных вала. На автомобилях с передним приводом приводные валы имеют различную длину. Каждый вал оснащен двумя шарнирами равных угловых скоростей. Противовес на правом приводном вале служит для гашения колебаний. Автомобили с двигателем DOHC 1,9 л и/или полным приводом имеют между коробкой передач и правым приводным валом промежуточный вал, за счет чего оба приводных вала одинаковы по длине.
