14.13. Снятие и установка решетки радиатора

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Открыть капот.

9/85— 9/89 г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

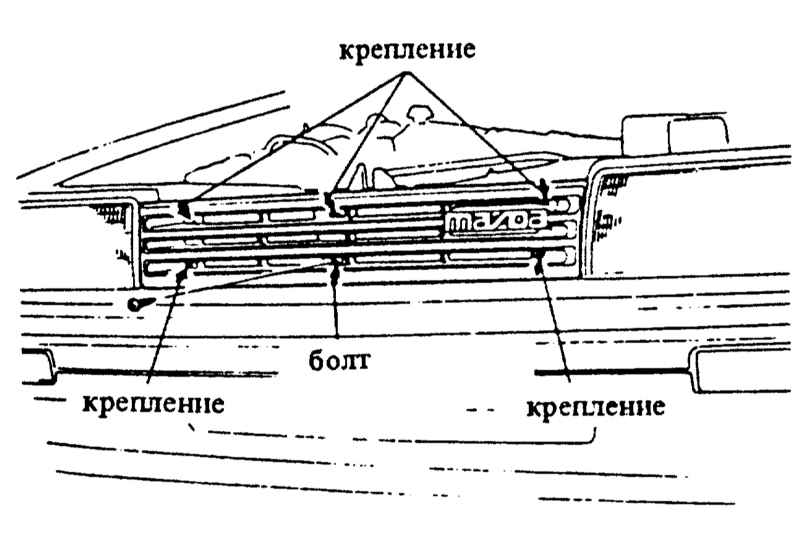

  1. Вывернуть болт крепления решетки радиатора.

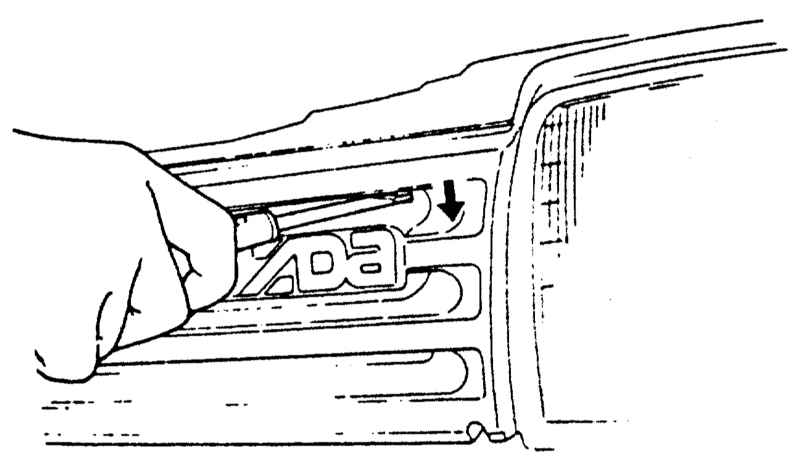

  1. Отогнуть вверх скобы крепления маленькой отверткой и снять решетку радиатора.

"Универсал"

 ПОРЯДОК ВЫПОЛНЕНИЯ

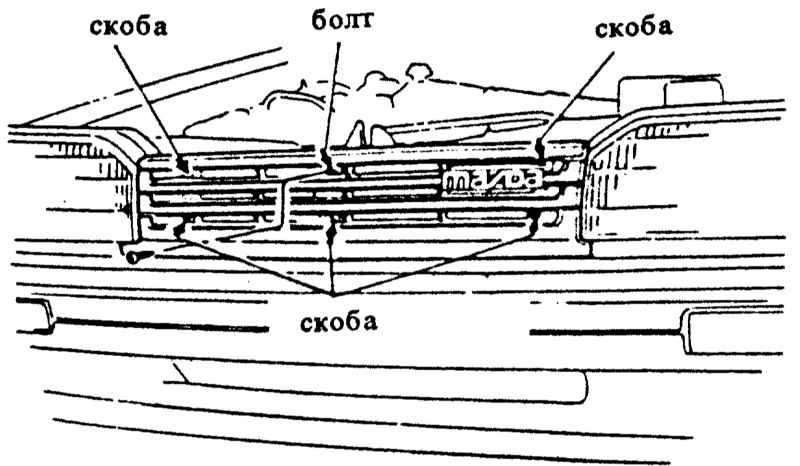

  1. Вывернуть болт крепления решетки радиатора.
  1. Сжать 5 скоб крепления отверткой и снять решетку радиатора.

 С 10/89 г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

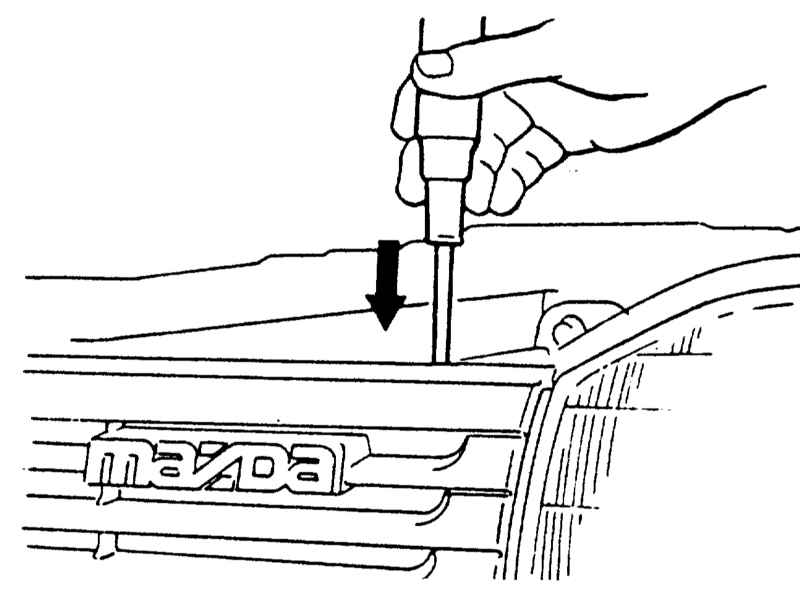

  1. Вывернуть болт крепления в середине вверху.

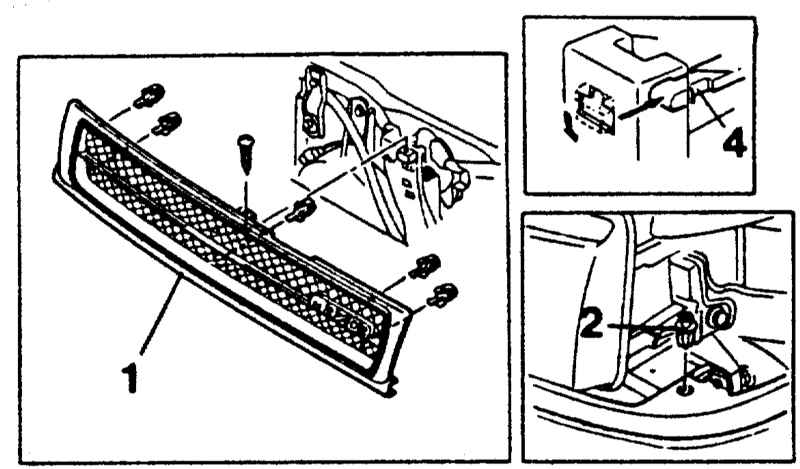

  1. Если требуется снять обе декоративные накладки решетки радиатора, снять предварительно указатели поворота. Отвинтить декоративные накладки слева и справа. Вынуть зажим -2-, предварительно вывернув крестовой винт.
  2. Сжать 4 или 5 скоб крепления и вынуть решетку радиатора наружу.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. С 10/89 г. вып.: Проверить прочность посадки скоб крепления на решетке радиатора, поврежденные скобы заменить.
  2. Если сняты, привинтить нижние накладки решетки радиатора, вставить зажим и ввернуть крестовой винт. Установить указатели поворота.
  3. Установить решетку радиатора, выровнять держатели по отверстиям. Вжать решетку радиатора, пока не защелнутся скобы.
  4. Ввернуть болт(ы) крепления.
