15.9. Расположение предохранителей

Расположение предохранителей может отличаться в зависимости от модели. Расположение предохранителей отражено на крышке коробки предохранителей, а также в руководстве по эксплуатации автомобиля.

 С 9/85 по 9/89г. вып.

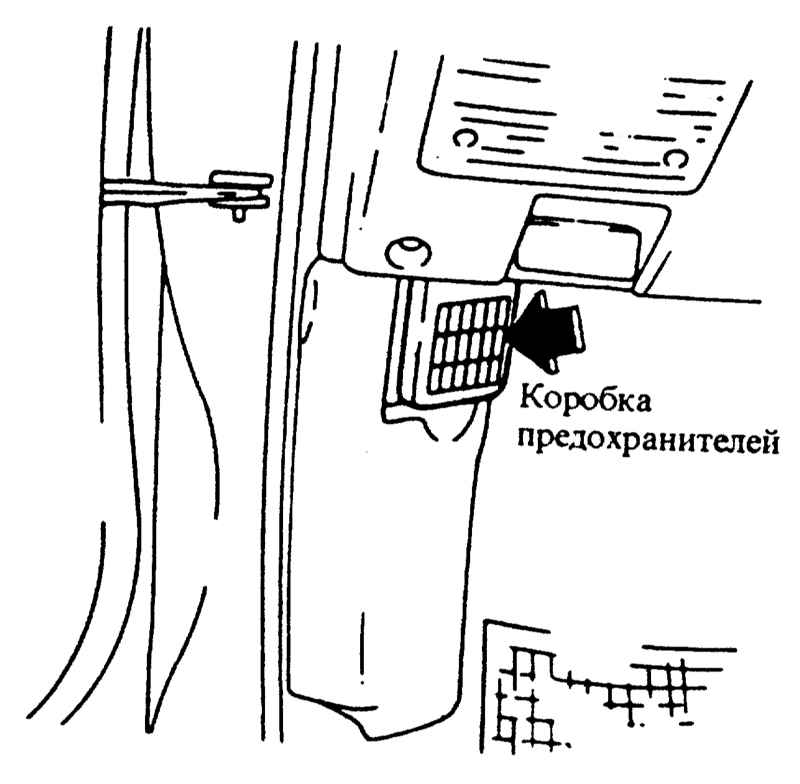

Предохранители находятся в коробке в левом отсеке для ног.

Основные предохранители располагаются в коробке в двигательном отсеке, перед левым кожухом амортизационной стойки.

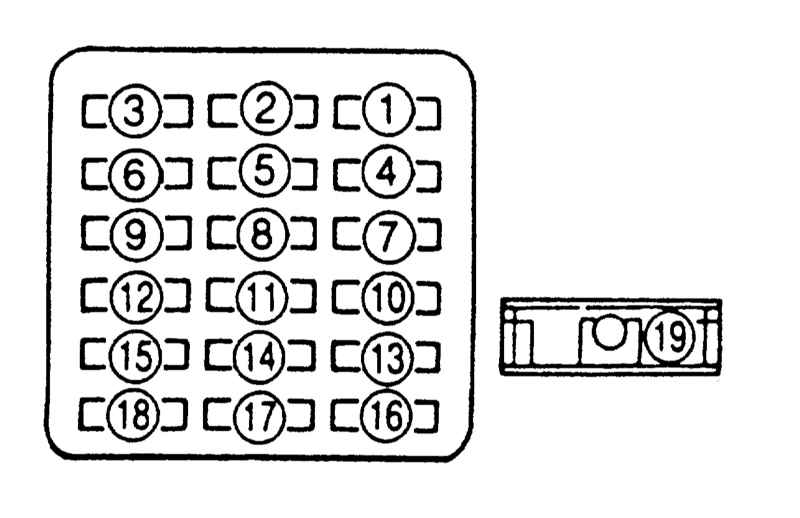

Расположение предохранителей

Потребитель
1 Электрический стеклоподъемник
2 стоп-сигналы, звуковой сигнал
3 управление двигателя
4 мотор компрессора (регулировка высоты дорожного просвета)*
5 приборы
6 обогреватель заднего стекла
7 задние габаритные огни
8 радиоприемник, прикуриватель, регулировка зеркал
9 задние противотуманные фонари
10 омыватель фар
11 центральное запорное устройство
12 внутреннее освещение
13 кондиционер
14 блокиратор раздаточной коробки*
15 люк
16 система стеклоочистителя и стеклоомывателя
17 мотор вентилятора
18 задний стеклоочиститель
19 вентилятор отопителя

* — только на автомобилях с полным приводом

С 10/89 г. вып.

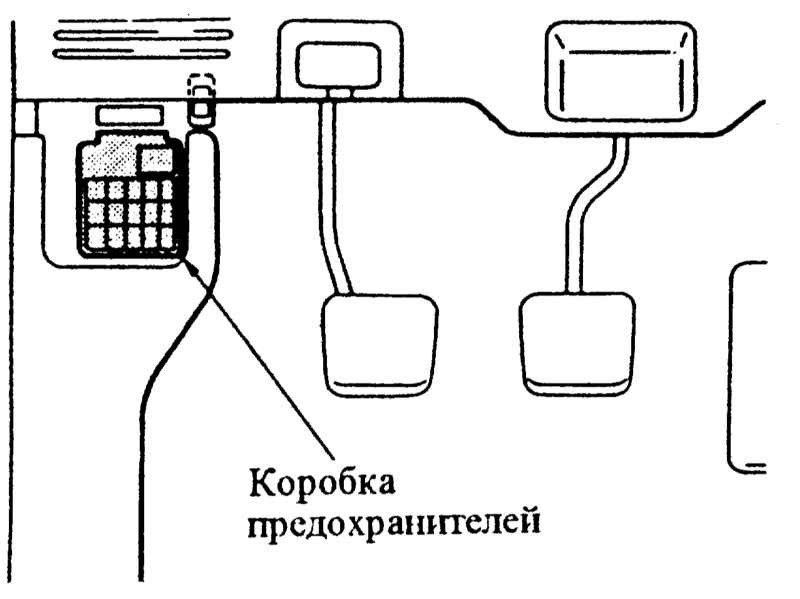

Предохранители находятся в коробке в левом отсеке для ног.

Основные предохранители расположены в коробке в двигательном отсеке перед кожухом левой амортизационной стойки.

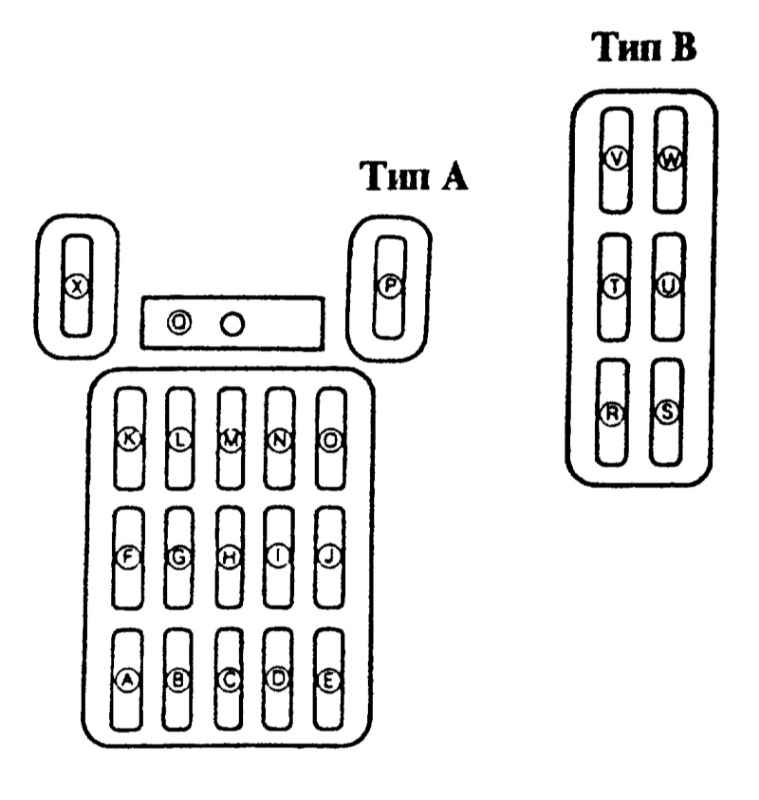

Расположение предохранителей

А* Потребитель
A 15 омыватель заднего стекла, насос омывателя
B 10 звуковой сигнал
C 10 внутреннее освещение, освещение багажника
D 15 управление двигателя
E 15 радиоприемник, часы, прикуриватель, электрические зеркала
F 30 центральное запорное устройство
G 10 задний правый габаритный огонь
Н 30 электрические стеклоподъемники
I 15 приборы, фонари заднего хода, указатели поворота
J 20 стеклоочиститель, насос омывателя
K 15 обогреватель сидений
L 15 задний левый габаритный огонь, стояночный свет, освещение приборов, освещение номерного знака
M 15 люк
N 10 антиблокировочная система (ABS)
O 15 свет для движения днем
P 30 омыватель фар
Q 30 вентилятор отопителя
R 10 левый ближний свет
S 10 правый ближний свет
T 10 левый дальний свет
U 10 правый дальний свет
V 10 задние противотуманные фонари
W 10 антиблокировочная система
X 30 обогреватель заднего стекла

* — А = амперы

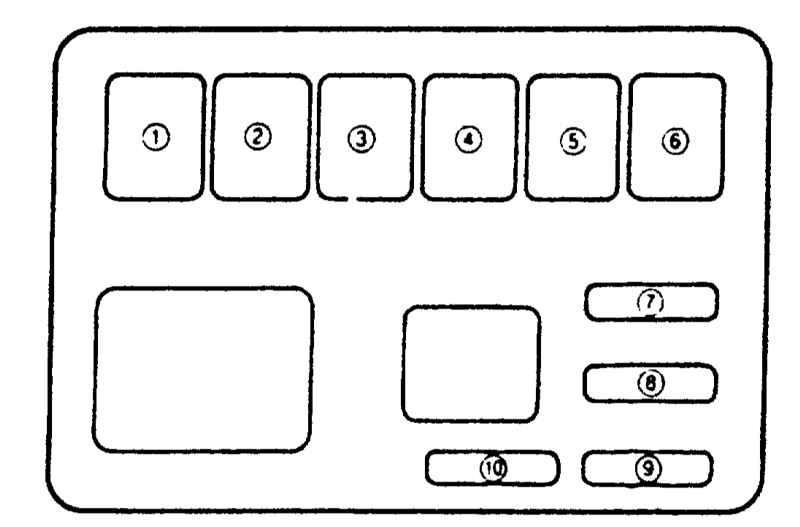

Коробка предохранителей в двигательном отсеке

А* Потребитель
1 30 система впрыска топлива
2 30 аварийная сигнализация
3 80 основной предохранитель
4 60 аварийная сигнализация, внутреннее освещение, центральное запорное устройство, стоп-сигналы и задние габаритные огни, генератор
5 60 антиблокировочная система
6 30 вентилятор
7 20 вентилятор кондиционера
8 10 стоп-сигналы
9 10 прибор управления двигателя
10 30 мотор регулировки фар (только хетчбек )

* — А = ампер
