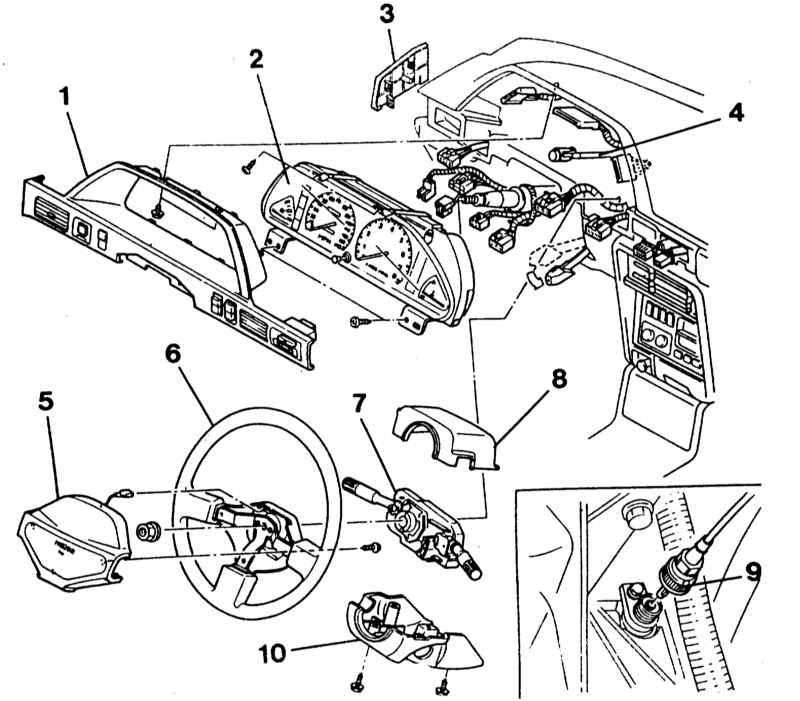

16.16. Приборный щиток

Седан/компакт с 10/89 г. вып.

1 — накладка
2 — приборный щиток
3 — боковая облицовка
4 — вал спидометра
5 — накладка рулевого колеса

6 — рулевое колесо
7 — выключатель на рулевой колонке
8 — верхняя облицовка рулевой колонки
9 — нижняя облицовка рулевой колонки
10 — накидная гайка вала спидометра
