16.17. Снятие и установка приборного щитка

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отключить кабель массы от батареи.

При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.

  1. Снять рулевое колесо, см. Главу Подвеска и система рулевого управления, Раздел Снятие и установка рулевого колеса.
  2. Отвинтить верхнюю облицовку рулевой колонки и вынуть ее. Седан/компакт: Снять нижнюю облицовку рулевой колонки и выключатель на рулевой колонке.
  3. Отвинтить гайку вала спидометра на коробке передач и вынуть вал спидометра.
  4. Отвинтить и вынуть козырек приборного щитка.
  5. 9/85 9/89 г. вып.: Отключить многоконтактные штекеры от блоков выключателей.
  6. Ослабить болты и осторожно вынуть приборный щиток. Отсоединить вал спидометра и все электрические штекеры с обратной стороны, затем снять приборный щиток.

Установка

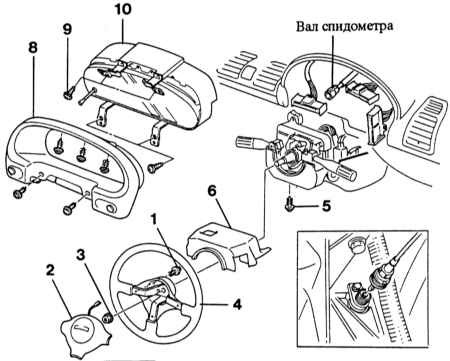

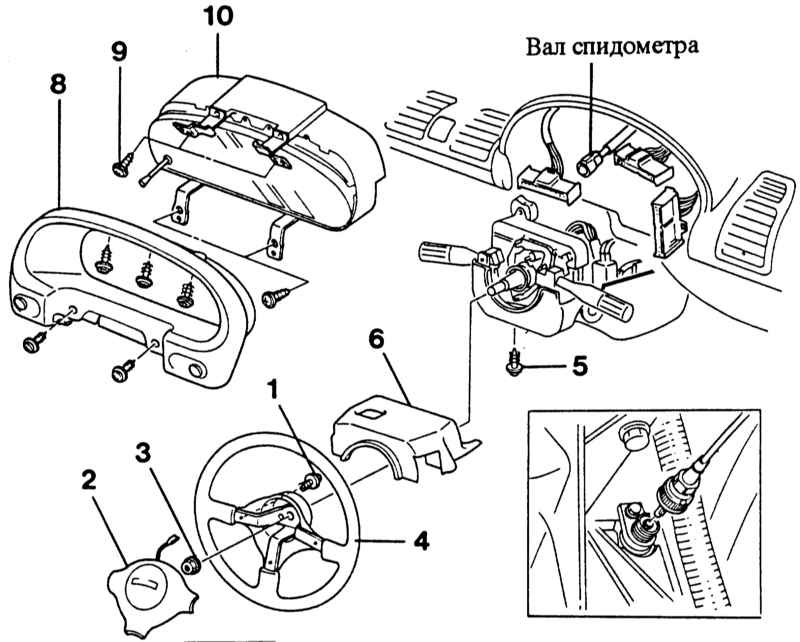

Хэтчбек с 10/89 г. вып.

1 — болт
2 — кнопка звукового сигнала
3 — гайка
4 — рулевое колесо
5 — болт

6 — верхняя облицовка рулевой колонки
7 — болт
8 — накладка
9 — болт
10 — приборный щиток

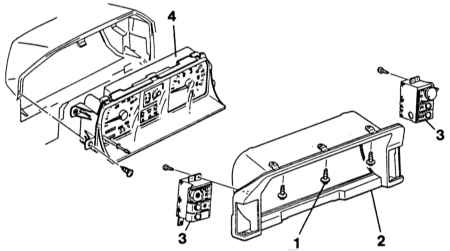

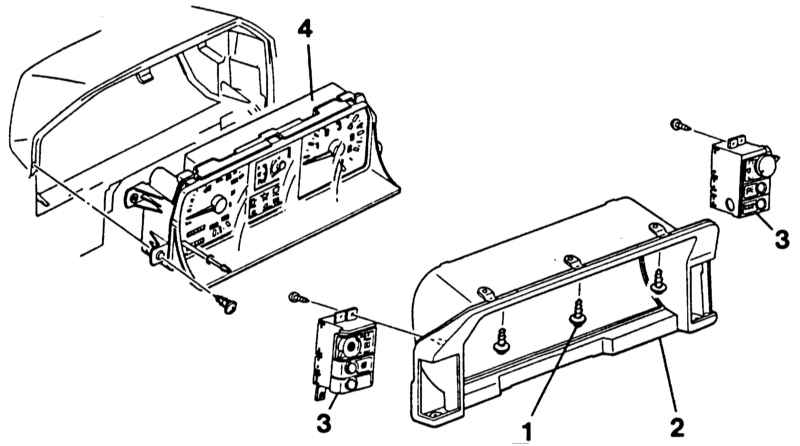

9/85 — 9/89 г. вып.

1 — болт
2 — накладка

3 — выключатель
4 — приборный щиток


 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Подключить многоконтактные штекеры с обратной стороны приборного щитка.
  2. Установить с обратной стороны щитка вал спидометра.
  3. Вставить и привинтить приборный щиток.
