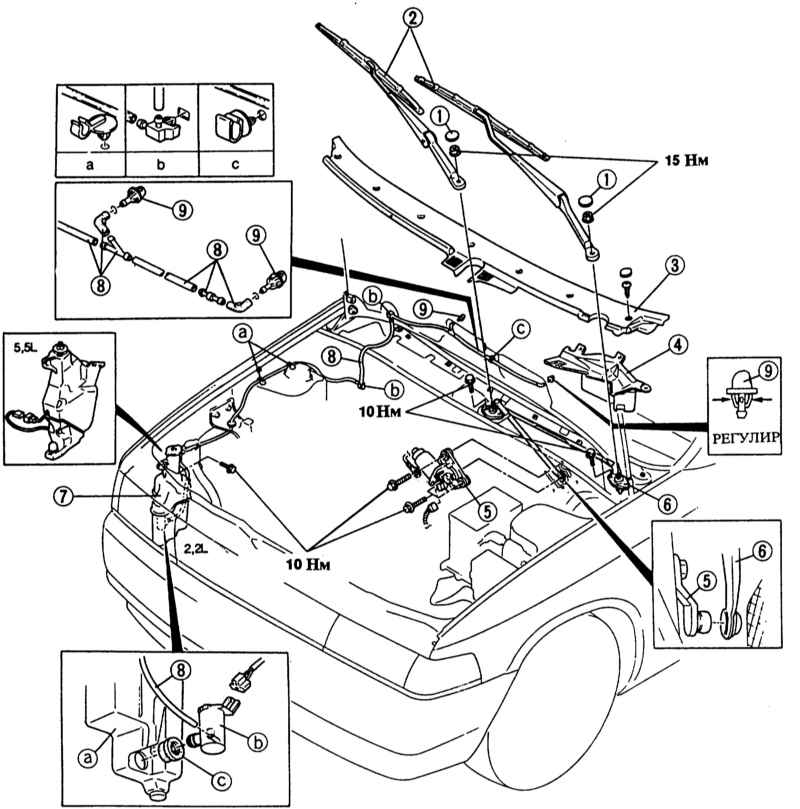

16.25. Передний стеклоочиститель

MAZDA 323 с 10/89 г. вып.


1 — колпачок 2 — рычаг стеклоочистителя со щеткой 3 — решетка воздухозаборника 4 — отклоняющая пластина 5 — мотор стеклоочистителя 6 — тяга 7 — система стеклоомывателя а — бачок с водой омывателя	b — нагнетательный насос с — резиновая втулка 8 — водяной шланг a — крепление b — угловой элемент c — крепление 9 — сопла стеклоомывателя
