16.26. Снятие и установка мотора переднего стеклоочистителя

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

Отключить кабель массы от батареи.

При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.

Отключить от мотора многоконтактный штекер.

Отвинтить мотор от пластины кузова (2 болта).
Отжать тягу -6- от кривошипа -5- большой отверткой.

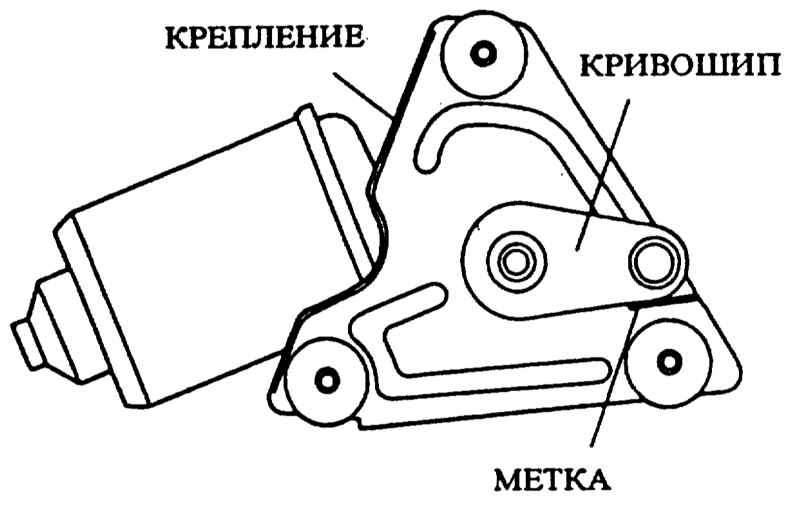

Если требуется снять с мотора кривошип, предварительно следует пометить его положение относительно держателя (метка).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

При установке нового мотора стеклочистителя его необходимо сначала привести в конечное положение. Для этого подключить штекер и дать поработать мотору примерно 1 минуту. Затем выключить мотор выключателем и дать установиться в конечное положение. Отключить штекер.
Привинтить кривошип на моторе согласно нанесенной метке на держателе и затянуть с усилием 15 Нм.
Установить на кривошип тягу и привинтить мотор усилием 10 Нм.
Подключить многоконтактный штекер.
Подключить кабель массы к батарее.
Проверить работу стеклоочистителя.
Если имеются, установить время на часах и задать защитный код радиоприемника.
