16.3. Снятие и установка вентилятора отопителя

С 10/89 г. вып.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отключить кабель массы от батареи.

При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.

  1. Снять бардачок, см. Главу Колеса и шины, кузов, окраска автомобиля, уход за автомобилем, Раздел Панель приборов/средняя консоль.

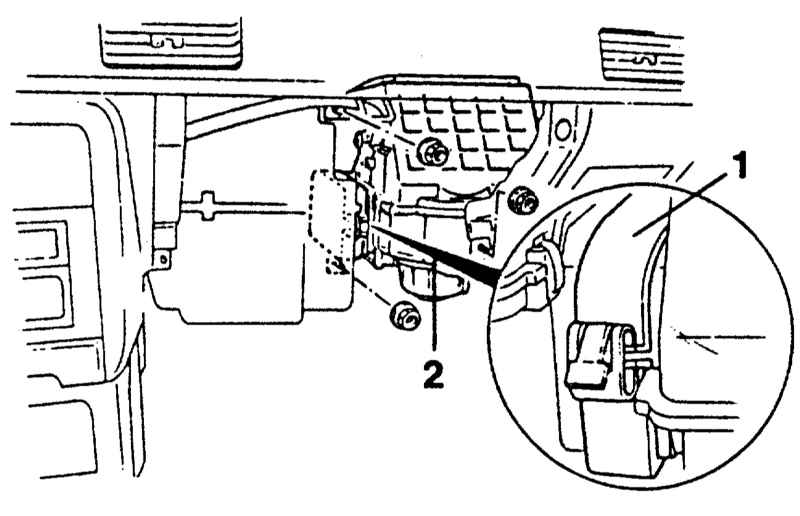

  2. Отвинтить корпус вентилятора -2-.
  3. Ослабить скобу крепления и вынуть уплотнительную пластину -1- вместе с блоком вентилятора.
  4. Разобрать блок вентилятора или отвинтить предрезисторы.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установить и привинтить вентилятор.
  2. Сжать уплотнительную пластину и закрепить скобой крепления.
  3. Подключить кабель массы к батарее.
  4. Если имеются, установить время на часах и задать защитный код радиоприемника.

С 9/85 по 9/89 г. вып.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отключить кабель массы от батареи.

При этом стираются данные из памяти неисправностей двигателя или защитный код радиоприемника. Перед отключением батареи следует прочесть указания в Разделе Снятие и установка батареи.

  1. Снять облицовку внизу панели приборов.
  2. Снять бардачок, см. Главу Колеса и шины, кузов, окраска автомобиля, уход за автомобилем, Раздел Панель приборов/средняя консоль.
  3. Снять черный стальной держатель в верхней части бардачка.
  4. Снять воздушный канал между коробкой отопителя и блоком вентилятора.

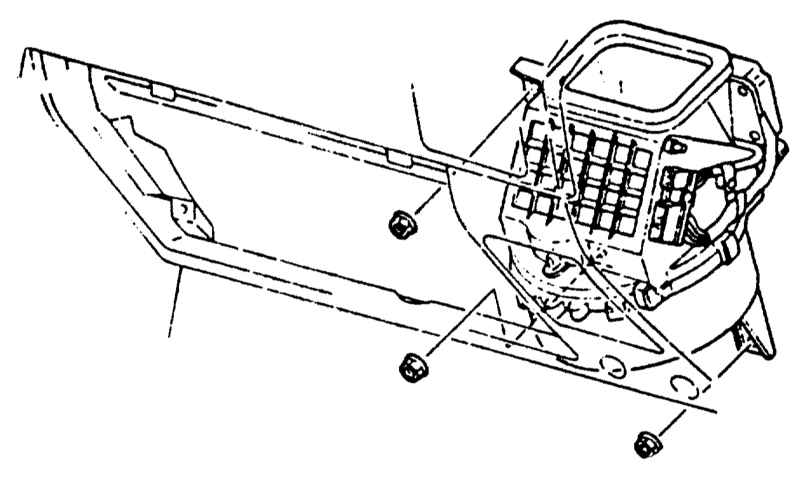

  5. Отвинтить 3 гайки крепления корпуса вентилятора.
  6. Снять трос впускной воздушной заслонки.
  1. Отсоединить многоконтактный штекер.
  1. Вынуть вентилятор.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установить и привинтить вентилятор.
  2. Подключить многоконтактный штекер.
  3. Установить трос впускной воздушной заслонки.
  4. Надеть воздушный канал.
  5. Установить стальной держатель в бардачке.
  6. Установить бардачок.
  7. Установить нижнюю облицовку.
  8. Подключить кабель массы к батарее.
  9. Если имеются, установить время на часах и задать защитный код радиоприемника.
