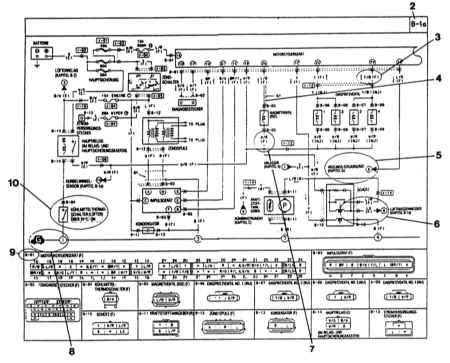

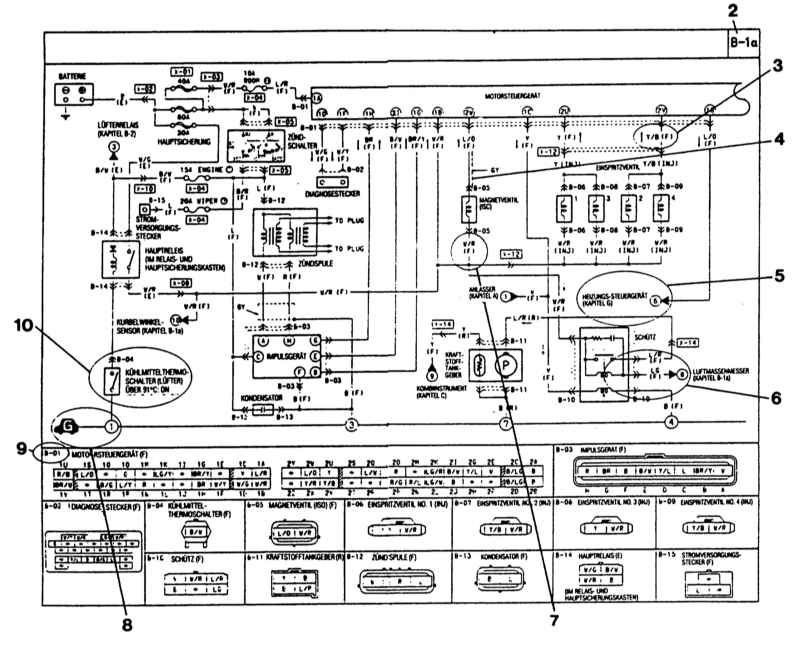

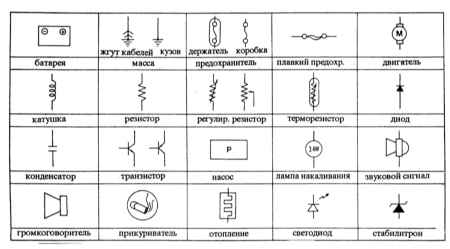

18.3. Построение электрических схем

1 — обозначение токового контура
2 — внутренний код обозначения схемы
3 — ток протекает в направлении стрелки
4 — экранированный кабель
5 — контур продолжается на другой схеме под номером 6
6 — символ штекера

7 — код цвета кабеля (символ жгута кабелей)
8 — номер соединения массы
9 — код штекера
10 — эксплуатационное состояние выключателя
