2.12. Снятие и установка клапанов

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снять головку цилиндров, см. Раздел Снятие и установка головки цилиндров/замена прокладки головки цилиндров.
  2. Снять распредвал, см. Разделы Снятие и установка распредвала/регулировка фаз газораспределения, Снятие и установка распределительного вала, Распредвал/привод распределительного механизма.

Если детали распределительного механизма будут устанавливаться вновь, они должны быть установлены на прежние места. Во избежание путаницы рекомендуется подготовить подходящую раскладочную доску.

  1. Двигатели с 2 распредвалами с верхним расположением: Вынуть тарельчатые толкатели и разложить на доске.

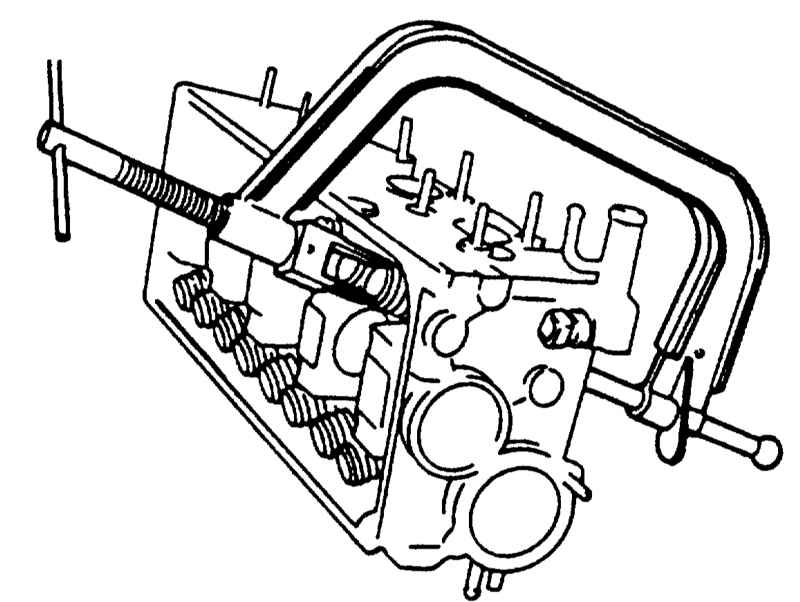

  1. Снять пружины клапанов. Для снятия сухарей клапанов используются стандартные щипцы для пружин клапанов.
  1. Сжать пружины клапанов и вынуть сухари. Снять щипцы. Вынуть клапан. Снять верхние чашки клапанов, пружины и чашки внизу.
  2. Снять маслоотражательные колпачки, см. Раздел Замена маслоотражательных колпачков.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Если будут устанавливаться старые клапаны и головка цилиндров, перед сборкой следует проверить направляющие клапанов. Если новые клапаны устанавливаются в старую головку цилиндров, следует обработать фаски клапанов в головке цилиндров и сами клапаны.
  2. Очистить клапаны шабером и проволочной щеткой от остатков нагара.
  3. Двигатель ВЗ, В5, В6 (SOHC), ВР (SOHC): Проверить коромысла и вал коромысел на наличие бороздок и износа.
  4. Слегка смазать стержень клапана и вставить каждый клапан на свое старое место. Новые клапаны предварительно следует притереть с помощью шлифовочной пасты, см. Раздел Проверка/регулировка зазора клапанов.
  5. Тщательно очистить все детали и смазать подвижные детали моторным маслом.
  6. Обязательно заменить маслоотражательные колпачки.
  7. Вставить клапаны в головку цилиндров. Следить, чтобы впускные и выпускные клапаны были установлены в правильном порядке.
  8. Вставить нижние чашки пружин клапанов.
  9. Установить пружины и верхние чашки пружин клапанов.
  10. Сжать пружины клапанов щипцами и вставить сухари клапанов так, чтобы они вошли в пазы клапанов. Снять щипцы и установить остальные клапаны.
  11. Слегка постучать полимерным молотком по стержню клапана, чтобы обеспечить правильное положение сухарей.
  12. Двигатели с 2-мя распредвалами с верхним расположением: Смазать все тарельчатые толкатели моторным маслом и вставить их в соответствующие отверстия.
  13. Установить распредвал, см. Разделы Снятие и установка распределительного вала, Распредвал/привод распределительного механизма, Распределительный вал/привод распределительного механизма.
  14. Заменить прокладку головки цилиндров, установить головку цилиндров, см. Раздел Снятие и установка головки цилиндров/замена прокладки головки цилиндров.
  15. Отрегулировать зазор клапанов, см. Раздел Проверка/регулировка зазора клапанов.
