1.1.10.2. Система кондиционирования воздуха с ручным управлением

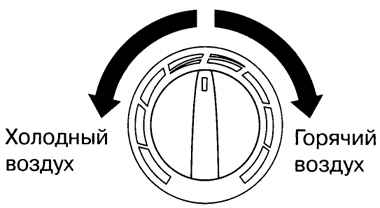

Рис. 1.106. Регулировка температуры воздуха

Температура воздуха регулируется вращением рукоятки. При вращении регулятора по часовой стрелке температура воздуха увеличивается, а против часовой стрелки – уменьшается (рис. 1.106).

Переключатель частоты вращения вентилятора.

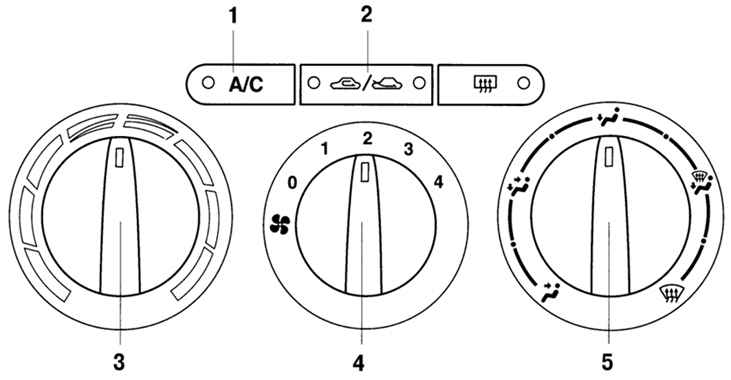

Рис. 1.105. Внешний вид панели управления системы кондиционирования воздуха с ручным управлением: 1 – выключатель кондиционера; 2 – переключатель режимов вентиляции салона; 3 – регулятор температуры; 4 – переключатель вентилятора; 5 – переключатель режимов распределения воздуха

Переключатель (см. рис. 1.105) позволяет регулировать частоту вращения вентилятора:

О – Вентилятор выключен;

1 – Низкая скорость;

2 – Средняя скорость;

3 – Высокая скорость;

4 – Максимальная скорость.

Поверните рукоятку переключателя в одно из положений, которое соответствует выбранному вами режиму распределения воздуха (см. рис. 1.105).

Для того чтобы включить кондиционер воздуха, нажмите на выключатель «А/С» (см. рис. 1.105). Кондиционер воздуха включается (при этом загорается встроенный в кнопку индикатор), если работает вентилятор (переключатель вентилятора должен находиться в одном из положений «1», «2», «3», или «4»).

Для того чтобы выключить кондиционер воздуха, нажмите на выключатель «А/С» еще раз.

ПРИМЕЧАНИЕ Кондиционер воздуха может не функционировать при температуре окружающего воздуха, близкой к 0 °С.

Переключатель (см. рис. 1.105) позволяет выключать режим приточной вентиляции и включать режим рециркуляции воздуха и наоборот.

Нажмите на выключатель , чтобы переключить текущий режим вентиляции салона (например, выключить режим приточной вентиляции и включить режим рециркуляции воздуха или наоборот).

В нормальных условиях движения рекомендуется постоянно использовать режим приточной вентиляции.

В салон поступает окружающий воздух снаружи автомобиля. Используйте этот режим для вентиляции и отопления салона в нормальных условиях.

Доступ в салон автомобиля наружного воздуха прекращен. Воздух внутри салона циркулирует по замкнутому контуру. Режим рециркуляции рекомендуется использовать при движении в условиях сильной запыленности воздуха и в аналогичных случаях, когда требуется изолировать салон автомобиля от окружающей атмосферы. Включение режима рециркуляции воздуха способствует также ускорению охлаждения воздуха в салоне автомобиля.
