1.1.7.16. Дальний-ближний режимы переключения света фар

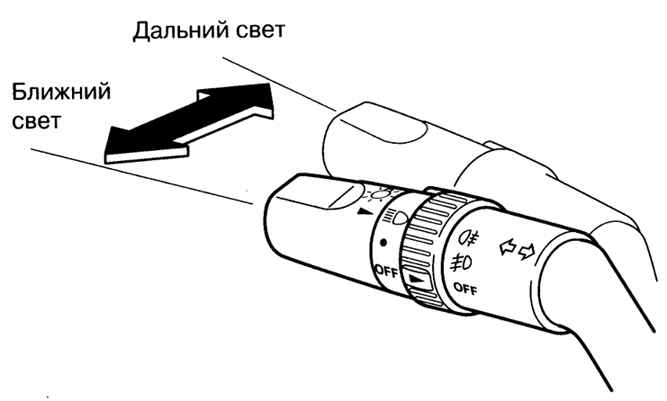

Рис. 1.60. Режимы переключения света фар

Нажмите на рычаг в направлении от себя, для того чтобы включить дальний свет фар. Чтобы снова переключить фары на ближний свет, нажмите на рычаг к себе и верните его в исходное положение (рис. 1.60).

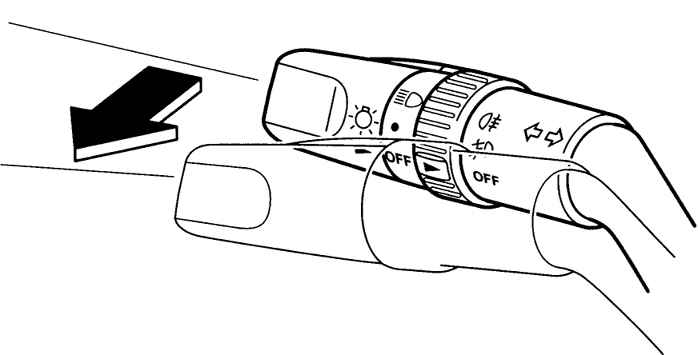

Рис. 1.61. Схема сигнализации дальним светом фар

Для сигнализации дальним светом фар нажмите на рычаг к себе до упора (рис. 1.61). Поворотная рукоятка центрального выключателя освещения может находиться в любом положении. Отпустите рычаг, и он вернется в исходное положение (при этом дальний свет фар выключится).

Количество пассажиров в автомобиле и масса перевозимого в багажном отделении груза оказывают влияние на направление световых пучков фар в вертикальной плоскости.

Направление световых пучков автоматически корректируется при включении фар.

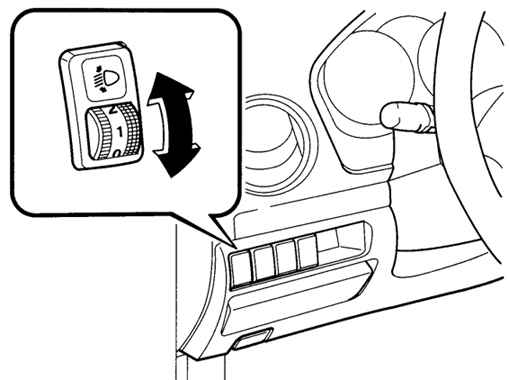

Рис. 1.62. Схема работы корректора света фар

Маховичок корректора, расположенный на панели управления, позволяет вручную отрегулировать наклон оптических осей фар ( рис. 1.62).

Дневное габаритное освещение включается автоматически при повороте выключателя зажигания в положение «ON» (зажигание включено). Режим дневного освещения выключается при включении габаритных фонарей.
