1.1.7. Органы управления и комбинация приборов





Органы управления автомобиля Mazda 6

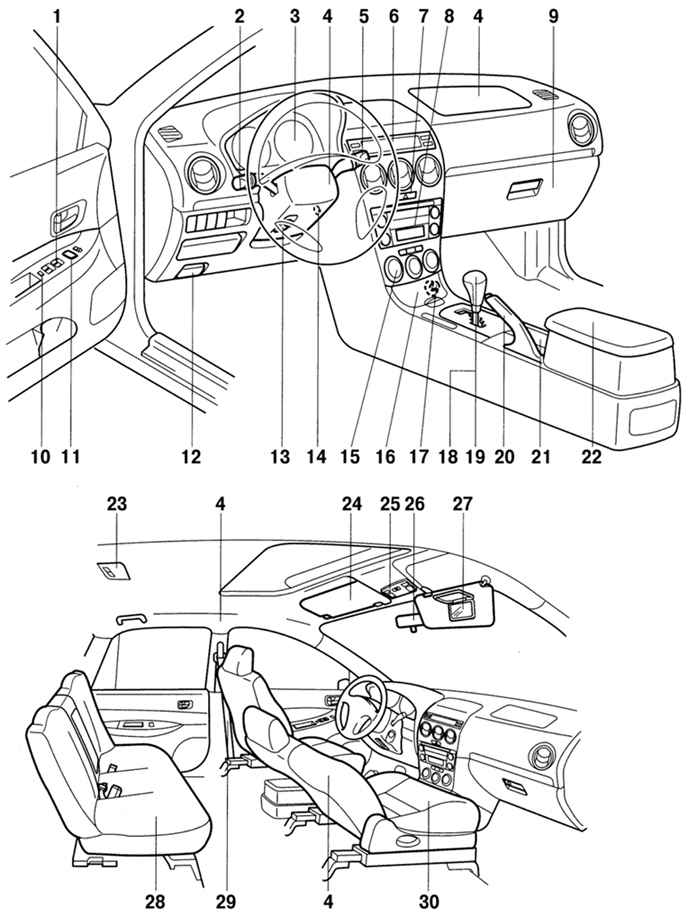

Рис. 1.45. Органы управления автомобиля Mazda 6: 1 – панель управления электрическими стеклоподъемниками; 2 – центральный выключатель освещения, рычаг управления указателями поворота; 3 – приборная панель; 4 – подушки безопасности; 5 – рычаг управления очистителями и омывателями стекол; 6 – информационный дисплей; 7 – выключатель аварийной световой сигнализации; 8 – панель управления аудиосистемой; 9 – перчаточный ящик; 10 – кнопка блокировки выключателей электрических стеклоподъемников; 11 – клавиша регулятора наружных зеркал заднего вида; 12 – рукоятка отпирания замка капота; 13 – рычаг фиксатора регулируемой рулевой колонки; 14 – выключатель зажигания; 15 – панель управления микроклиматом; 16 – пепельница; 17 – прикуриватель; 18 – рычаг переключения передач (механическая коробка передач); 19 – рычаг переключателя диапазонов (автоматическая трансмиссия); 20 – рычаг стояночного тормоза; 21 – подстаканники; 22 – вещевое отделение в центральной консоли; 23 – задний плафон освещения салона; 24 – противосолнечный козырек; 25 – передние плафоны местного освещения; 26 – зеркало заднего вида; 27 – туалетное зеркало; 28 – задние сиденье; 29 – ремень безопасности; 30 – переднее сиденье


Органы управления автомобиля Mazda 6 показаны на рис. 1.45.
