1.4.5.3. Замена ламп фар дальнего света

1. Проверьте, чтобы главный выключатель освещения находился в положении «Выключено».
2. Поднимите капот и определите с задней стороны корпуса блок-фары расположение ламп, установленных в фарах дальнего и ближнего света.
Лампа, расположенная с краю, принадлежит фаре ближнего света, а лампа, расположенная ближе к центру автомобиля, – фаре дальнего света.

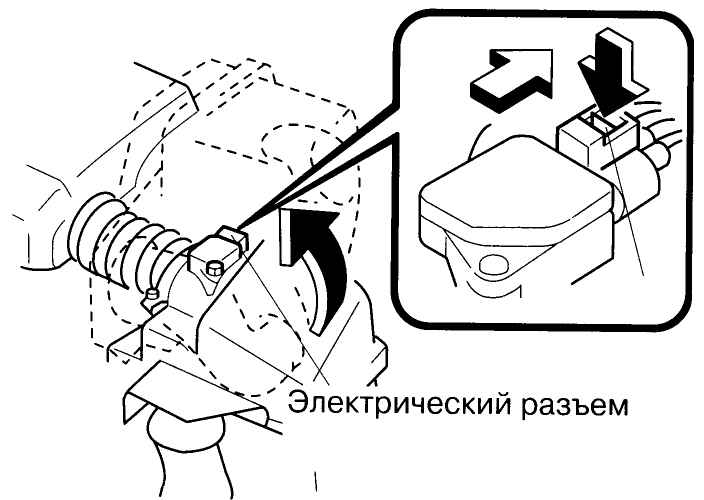

Отсоединение электрического разъема
Рис. 1.193. Отсоединение электрического разъема


3. Отсоедините электрический разъем (рис. 1.193).
4. Поднимите корпус воздухоочистителя.
5. Нажмите на лапку фиксатора, расположенную сверху уплотнительной крышки и снимите крышку.
6. Отсоедините электрический разъем от лампы, потянув его назад.

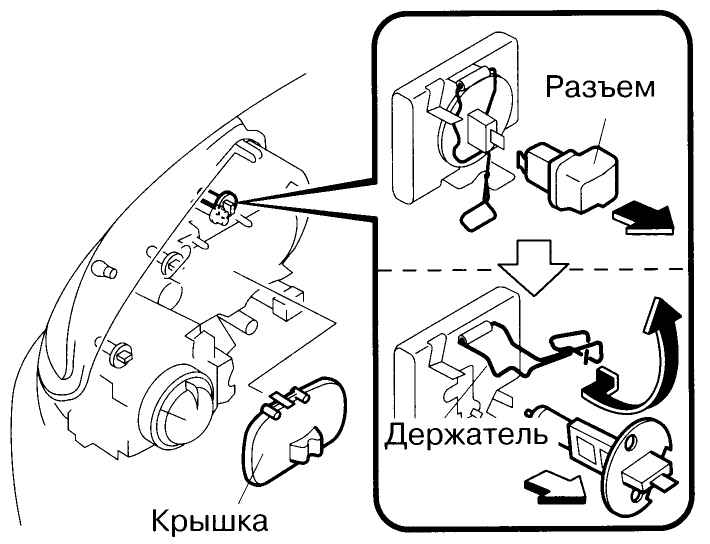

Отсоединение пружинного держателя лампы
Рис. 1.194. Отсоединение пружинного держателя лампы


7. Отстегните пружинный держатель лампы (рис. 1.194).
8. Отведите пружинный держатель вверх, для того чтобы освободить лампу.
9. Осторожно выньте лампу из гнезда, потянув ее назад.
10. Замените лампу.
11. Установите все детали на место, выполнив описанные выше операции в обратной последовательности.

ПРИМЕЧАНИЕ
– После установки на место корпуса воздухоочистителя проверьте надежность соединения электрического разъема.
– После соединения электрического разъема вставьте электрический жгут в держатель, расположенный сбоку на корпусе воздухоочистителя.
– Упакуйте перегоревшую лампу в коробку из-под новой лампы. Выбрасывайте перегревшие лампы в местах, недоступных для детей.
