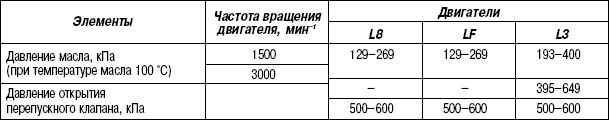

2.1.3.2. Масляный насос

Масляный насос установлен в передней крышке двигателя. Коленчатый вал приводит в действие внутренний ротор цепью и звездочкой масляного насоса. Используется эффективный и компактный масляный насос с 5-ю зубьями на внешней и 6-ю – на внутренней шестерне. Шестерни имеют трохоидальное зацепление. Насос состоит из внутренних и внешних роторов, редукционного клапана и корпуса.

ВНИМАНИЕ Масляный насос неразборный. При неисправности масляного насоса, замените его в сборе.

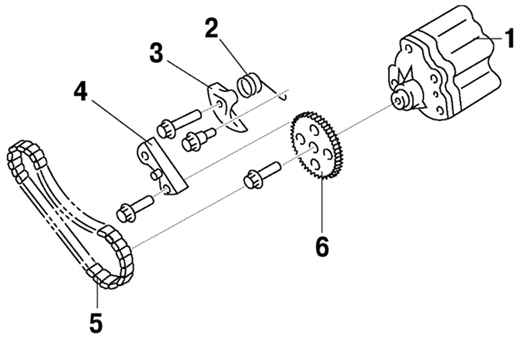

Рис. 2.41. Масляный насос: 1 – корпус масляного насоса (со встроенным перепускным клапаном); 2 – пружина натяжителя цепи масляного насоса; 3 – натяжитель цепи масляного насоса; 4 – направляющая цепи масляного насоса; 5 – цепь масляного насоса; 6 – звездочка масляного насоса
