2.1.4.1. Общие сведения

Двигатель автомобиля эксплуатируют в различных климатических условиях и при различных нагрузках. Температура охлаждающей жидкости, а следовательно и двигателя, должна регулироваться и оставаться в узком температурном диапазоне, что обеспечивается системой охлаждения двигателя.
Система охлаждения герметичного типа включает водяной насос с приводом от ремня, вентилятор радиатора, радиатор, расширительный бачок, термостат и радиатор отопителя, шланги и переключатели. При пуске холодного двигателя охлаждающая жидкость циркулирует вокруг блока цилиндров и головки блока. Теплая охлаждающая жидкость проходит через радиатор отопителя к водяному насосу. Поскольку охлаждающая жидкость при нагреве расширяется, то повышается ее уровень в расширительном бачке. Поступление охлаждающей жидкости через радиатор прекращается благодаря закрытию термостата. Когда охлаждающая жидкость достигнет определенной температуры, термостат открывается и горячая охлаждающая жидкость проходит через шланг к радиатору. Поскольку охлаждающая жидкость проходит через радиатор, происходит ее охлаждение потоком встречного воздуха.

Компоненты системы охлаждения автомобилей Mazda 6

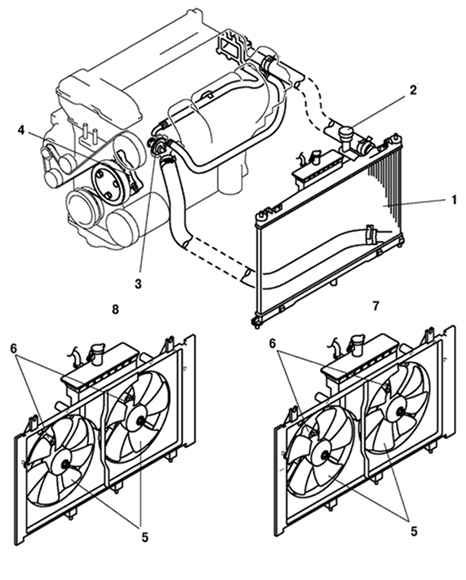

Рис. 2.47. Компоненты системы охлаждения автомобилей Mazda 6: 1 – радиатор; 2 – крышка радиатора; 3 – термостат; 4 – насос охлаждающей жидкости; 5 – лопасть вентилятора системы охлаждения; 6 – двигатель вентилятора системы охлаждения № 1, двигатель вентилятора системы охлаждения № 2; 7 – двигатели L3; 8 – двигатели LF, за исключением двигателей для L8


Кожух термостата расположен возле радиатора на четырехцилиндровых двигателях и в верхней задней части двигателя на шестицилиндровых двигателях (рис. 2.47).

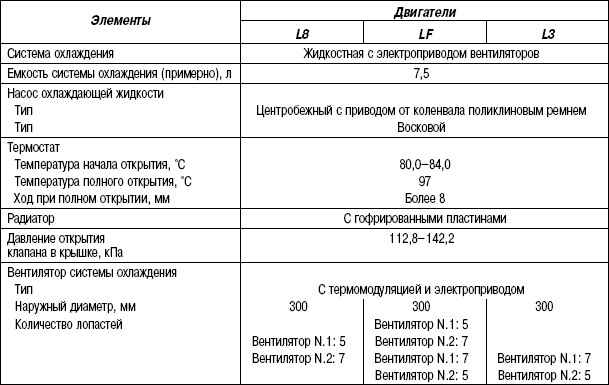

Таблица 2.17 Технические характеристики системы охлаждения

Блок-схема системы охлаждения двигателей моделей LF и L3

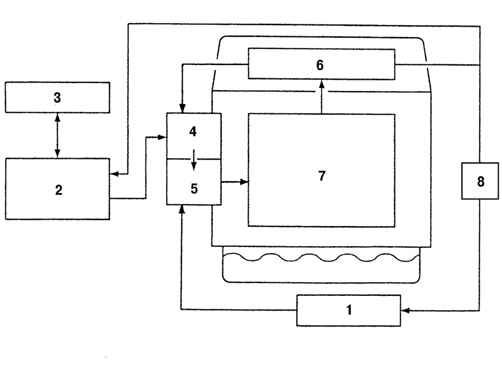

Рис. 2.48. Блок-схема системы охлаждения двигателей моделей LF и L3: 1 – нагреватель; 2 – радиатор; 3 – расширительный бачок хладагента; 4 – термостат; 5 – насос охлаждающей жидкости; 6 – головка блока цилиндров; 7 – блок цилиндров; 8 – маслоохладитель
