2.1.4.3. Вентилятор, обтекатель радиатора, расширительный бачок системы охлаждения

В рабочей системе радиатора используются электрические вентиляторы системы охлаждения № 1 и № 2, управляемые по сигналу от блока PCM.

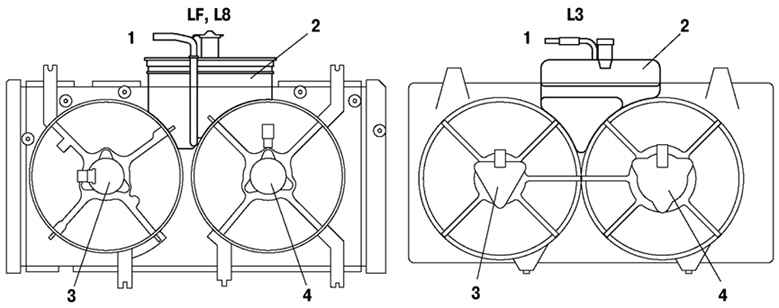

Вентиилятор, обтекатель и расширительный бачок в сборе
Рис. 2.50. Вентиилятор, обтекатель и расширительный бачок в сборе: 1 – к радиатору; 2 – расширительный бачок системы охлаждения; 3 – двигатель вентилятора системы охлаждения № 1; 4 – двигатель вентилятора системы охлаждения № 2


Вентиляторы установлены на обтекателе радиатора. Обтекатель радиатора изготовлен из пластмассы. На автомобилях с двигателями LF и L8 расширительный бачок системы охлаждения может быть снят с обтекателя радиатора. На автомобилях с двигателем L3 расширительный бачок системы охлаждения не снимается (рис. 2.50).

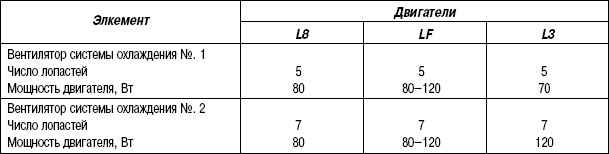

Таблица 2.18 Характеристики вентилятора системы охлаждения, двигателя вентилятора
