2.1.5.4. Исполнительный механизм системы (VAD)(L3)

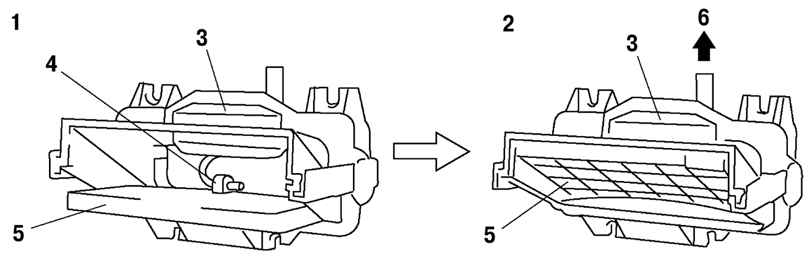

Рис. 2.58. Исполнительный механизм системы VAD: 1 – заслонка открыта; 2 – заслонка закрыта; 3 – исполнительный механизм заслонки системы VAD; 4 – стержень; 5 – заслонка системы VAD; 6 – вакуум впускного коллектора

Открывает и закрывает заслонки. Обычно, стержень под действием пружины открывает заслонку. Когда вакуум из впускного коллектора подается к отсеку диафрагмы, стержень втягивается, закрывая заслонку. Исполнительный механизм заслонки состоит из стержня, отсека диафрагмы и пружины (рис. 2.58).
