2.2.7.1. Снятие опоры №1

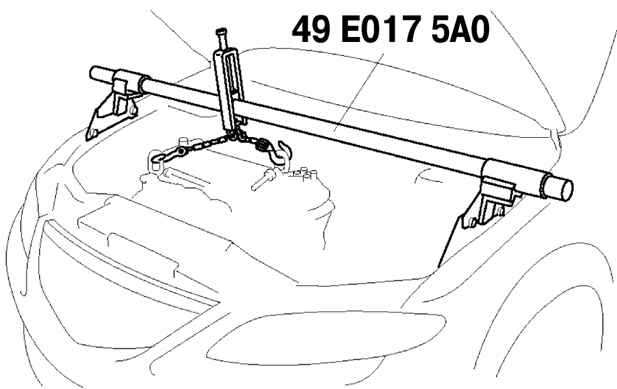

Рис. 2.90. Вывешивание двигателя с помощью специального приспособления

Подвесьте двигатель, используя специальное приспособление (рис. 2.90).

Снимите стяжной болт А со стороны кронштейна опоры двигателя №1.

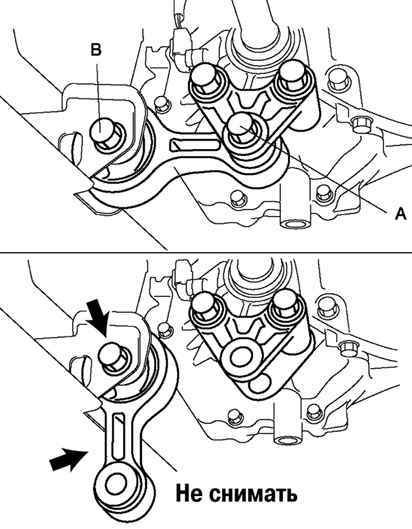

Рис. 2.91. Болты крепления опоры двигателя №1

Ослабьте стяжной болт B со стороны кузова так, чтобы были видны приблизительно три витка резьбы (рис. 2.91).

ПРИМЕЧАНИЕ

Не снимайте опору двигателя №1 с автомобиля (рис. 2.91).
