3.4.4. Снятие и установка ступицы заднего колеса





Компоненты ступицы заднего колеса

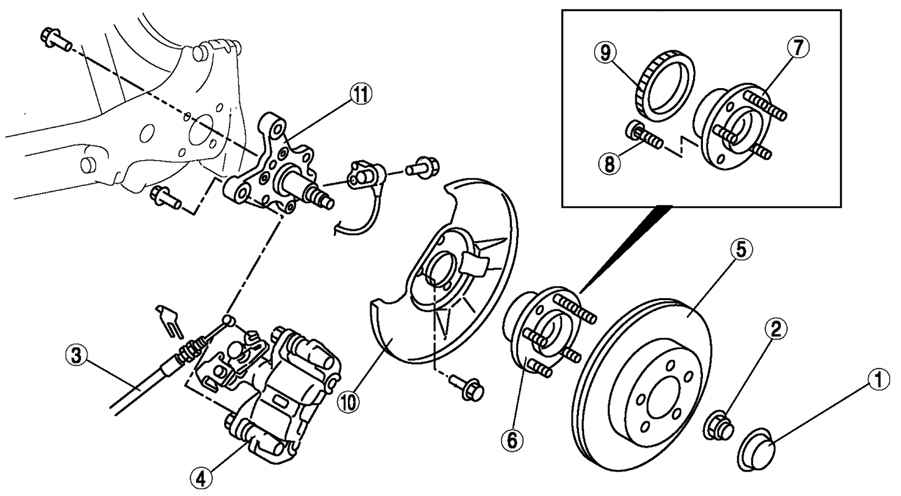

Рис. 3.116. Компоненты ступицы заднего колеса: 1 – колпак ступицы; 2 – контргайка; 3 – трос стояночной тормозной системы; 4 – суппорт тормозного механизма; 5 – тормозной диск ; 6 – ступица колеса в сборе; 7 – ступица колеса; 8 – болты ступицы; 9 – ротор датчика антиблокировочной системы тормозов (с антиблокировочной системой тормозов); 10 – защитный кожух; 11 – ось ступицы


Компоненты ступицы заднего колеса показаны на рис. 3.116.
