3.4.7. Снятие и установка приводного вала (автомобили с механической коробкой передач)





Компоненты переднего приводного механизма

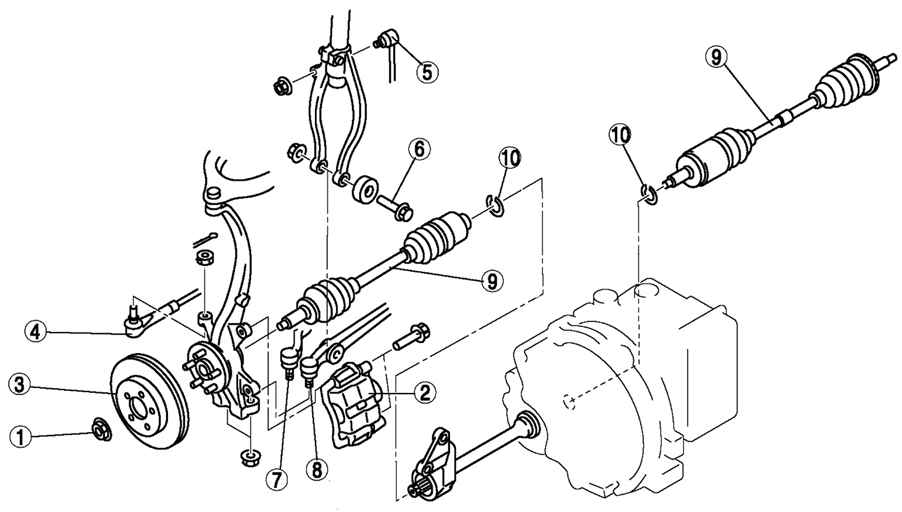

Рис. 3.138. Компоненты переднего приводного механизма: 1 – контргайка; 2 – суппорт тормозного механизма; 3 – тормозной диск; 4 – шаровой шарнир наконечника рулевого тяги; 5 – стойка стабилизатора поперечной устойчивости; 6 – ступица колеса в сборе; 7 – шаровой шарнир переднего нижнего рычага (задняя часть); 8 – шаровой шарнир переднего нижнего рычага (передняя часть); 9 – приводной вал; 10 – зажим


Компоненты переднего приводного механизма показаны на рис. 3.138.
