3.4.9.1. Снятие

Нанесение маркировки на корпус шарнира и приводной вал

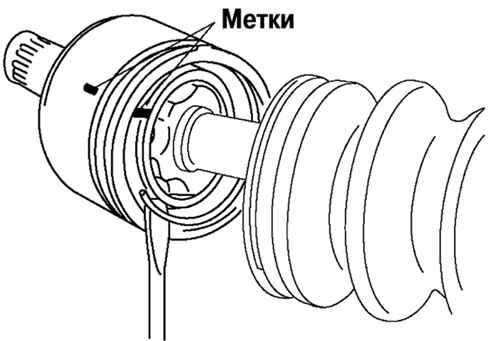

Рис. 3.160. Нанесение маркировки на корпус шарнира и приводной вал


Промаркируйте корпус шарнира и вал для последующей сборки (рис. 3.160).

ВНИМАНИЕ
Наносите маркировку краской; не используйте перфоратор.

Снимите зажим.
Промаркируйте обойму и сепаратор.
Снимите стопорное кольцо, используя клещи для снятия и установки стопорных колец.

Снятие сепаратора

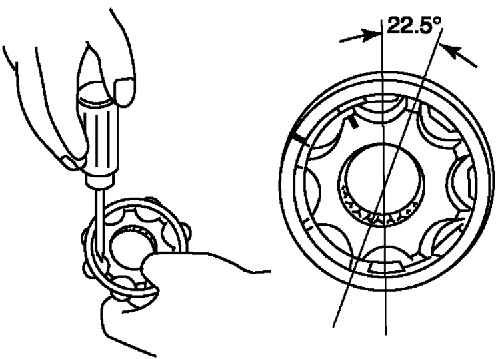

Рис. 3.161. Снятие сепаратора


Поверните сепаратор приблизительно на 30° и отделите сепаратор и шарики от обоймы (рис. 3.161).
