4.2.1.5. Полная регулировка схождения колес

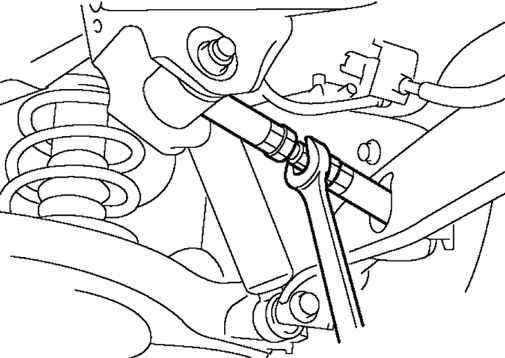

Ослабление контргайки продольной связи
Рис. 4.9. Ослабление контргайки продольной связи


Ослабьте контргайку продольной связи (рис. 4.9).

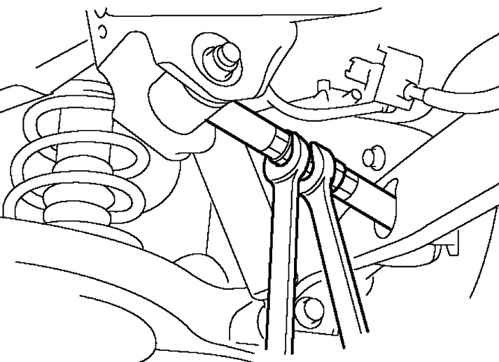

Регулировка схождения
Рис. 4.10. Регулировка схождения


Отрегулируйте схождение колес, поворачивая регулировочную тягу (рис. 4.10).
Общее схождение колес: 2±4 мм.

ПРИМЕЧАНИЕ
Величина изменения схождения: 0°43’/ один оборот.

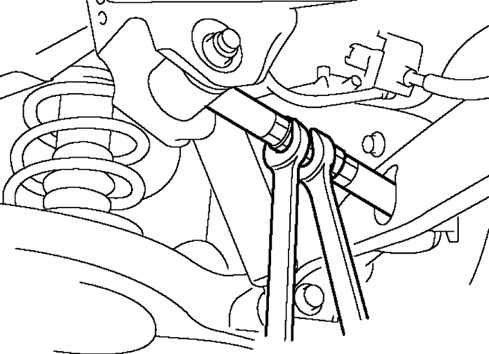

Затягивание контргайки
Рис. 4.11. Затягивание контргайки


Затяните контргайку (рис. 4.11).
Момент затяжки: 68,6–98,0 Н·м.
