4.3.1.1. Снятие

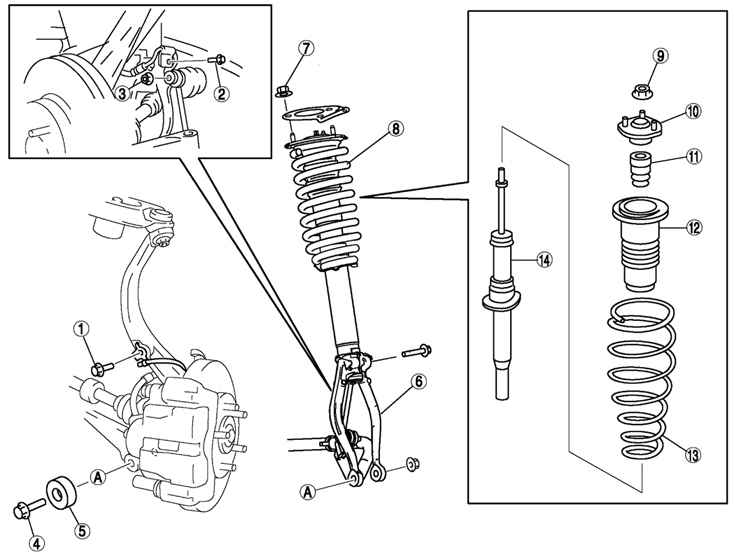

Рис. 4.15. Компоненты передней амортизаторной стойки: 1 – болт (датчик скорости колеса антиблокировочной системы тормозов); 2 – болт (кронштейн тормозного шланга); 3 – гайка (стойка стабилизатора); 4 – болт (нижняя часть амортизатора); 5 – динамический демпфер; 6 – вилка амортизатора; 7 – гайка (верхняя часть амортизатора); 8 – передний амортизатор и цилиндрическая пружина; 9 – гайка штока поршня; 10 – резиновая опора; 11 – буфер хода сжатия; 12 – защитный чехол; 13 – цилиндрическая пружина; 14 – передний амортизатор

Компоненты передней амортизаторной стойки показаны на рис. 4.15.

ВНИМАНИЕ

Выполнение следующих процедур без предварительного снятия датчика скорости колеса антиблокировочной системы тормозов может привести к обрыву цепи в жгуте проводов, если жгут будет по ошибке натянут. Перед выполнением следующих операций снимите датчик скорости колеса антиблокировочной системы тормозов (со стороны ступицы) и закрепите его в подходящем месте, где датчик не будет по ошибке поврежден при выполнении обслуживания.

Отверните болт крепления датчика скорости колеса.

Отверните болт крепления кронштейна тормозного шланга.

Отверните гайку крепления стойки стабилизатора и болт крепления нижней части амортизатора.

Снимите динамический демпфер.

Открутите болт крепления вилки амортизатора.

Ослабьте, но не откручивайте окончательно три гайки крепления верхней крышки стойки амортизатора.

Снимите амортизатор в сборе и зафиксируйте его на специальном стенде.

Закройте пружину тканью и установите специальные приспособления.

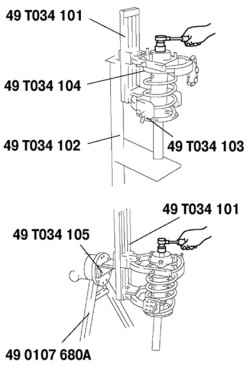

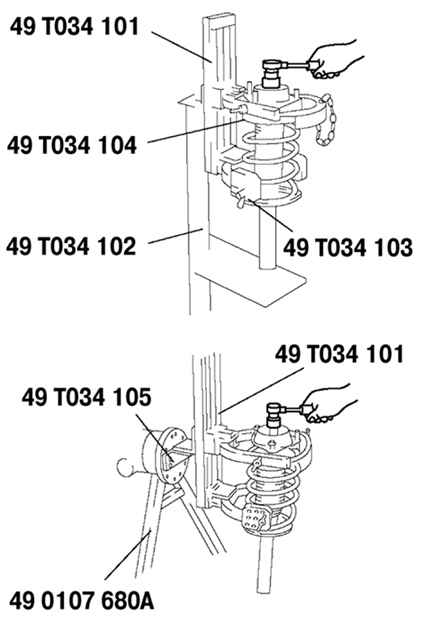

Рис. 4.16. Снятие гайки крепления штока амортизатора

Сожмите пружину с помощью приспособления и отверните гайку крепления штока амортизатора (рис. 4.16).
