4.4.2. Регулировка схождения колес

Стяжная муфта механизма регулировки схождения колес располагается в центре задней поперечной тяги.

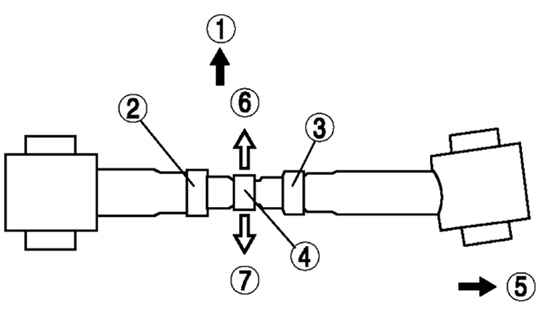

Схема работы стяжной муфты механизма регулировки схождения колес
Рис. 4.32. Схема работы стяжной муфты механизма регулировки схождения колес: 1 – передняя часть; 2 – с левой резьбой; 3 – с правой резьбой; 4 – регулировочный стержень; 5 – со стороны оси; 6 – для расхождения; 7 – для схождения


При вращении регулировочного стержня величина схождения изменяется. Один оборот стержня изменяет схождение приблизительно на 0°43’ (рис. 4.32).
