6.1.11. Блок DSC HU / CM системы динамической устойчивости

Используется компактный и легкий интегрированный блок DSC HU/ CM повышенной надежности.
Блок DSC HU/CM рассчитывает входные сигналы всех датчиков и управляет электромагнитным клапаном и двигателем насоса (включение/выключение), регулирует давление рабочей жидкости в цилиндрах тормозных механизмов и активирует функции системы динамической устойчивости (АБС, системы электронного распределения тормозных усилий (EBD), систем TCS, DSC и усилителя экстренного торможения).
Конструкция и работа гидравлического блока системы DSC аналогичны конструкции и работе гидравлического блока современной модели 323 (BJ), за исключением работы усилителя экстренного торможения.
Блок DSC HU/ CM выводит сигнал управления крутящим моментом двигателя и сигнал скорости автомобиля через канал CAN.
Блок DSC HU/ CM также выводит сигнал скорости автомобиля по проводам.

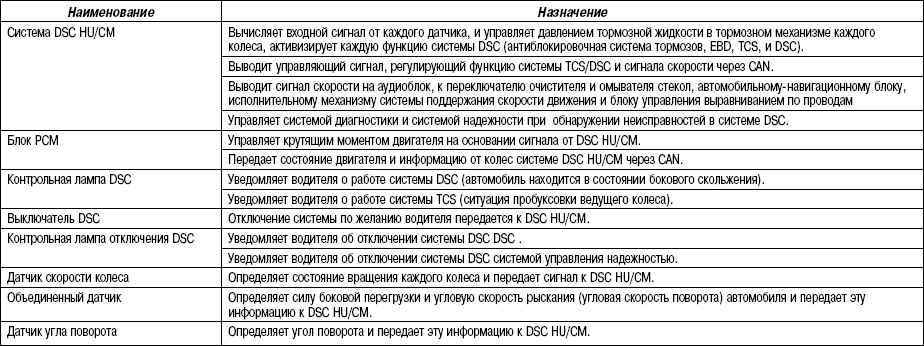

Таблица 6.2 Назначение и функции системы DSC
Блок DSC HU / CM системы динамической устойчивости

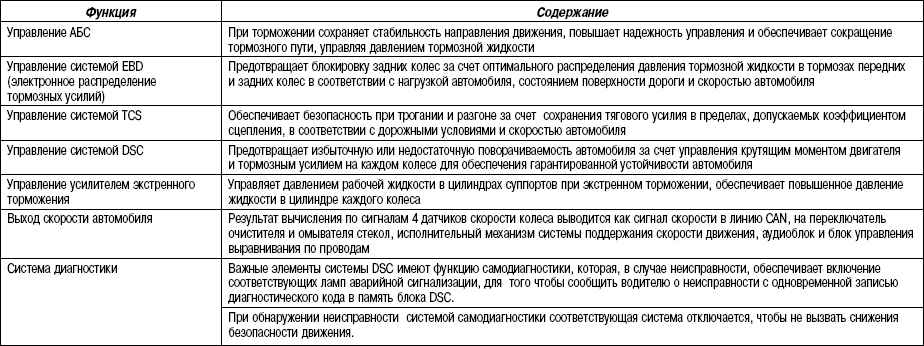

Таблица 6.4 Функции блока DSC HU/CM системы динамической устойчивости
Блок DSC HU / CM системы динамической устойчивости
