6.2.14.4. Проверка формы сигнала

Установите автомобиль на горизонтальной поверхности, поднимите на домкрате и опустите на опоры.
Отсоедините разъем датчика скорости колеса антиблокировочной системы тормозов.

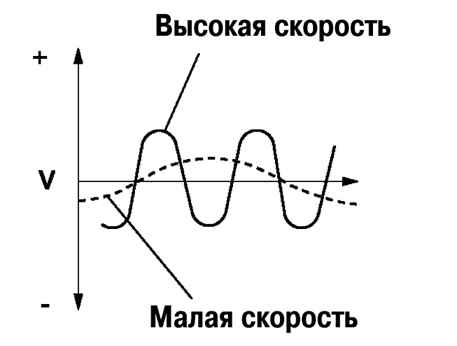

Диаграмма проверки формы сигнала
Рис. 6.51. Диаграмма проверки формы сигнала


Используя осциллограф, проверьте форму сигнала напряжения на наличие искажений и шума при вращении каждого колеса (рис. 6.51).
Если есть искажения или шум, проверьте ротор датчика антиблокировочной системы тормозов.
