7.6.4. Снятие и установка динамика передней двери

Отсоедините отрицательный провод от аккумуляторной батареи.
Снимите накладку передней двери.

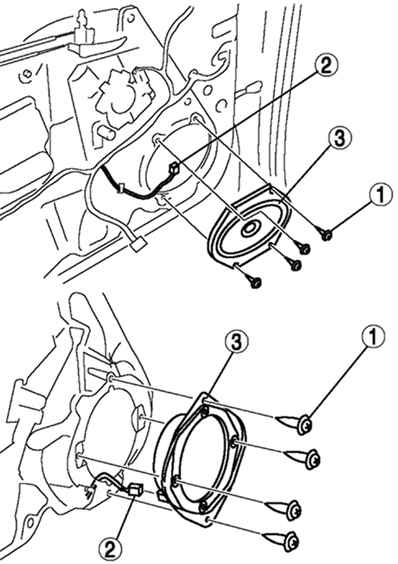

Снятие динамика передней двери
Рис. 7.84. Снятие динамика передней двери: 1 – винт; 2 – разъем; 3 – динамик передней двери


Снимите в порядке, указанном на рисунке 7.84.

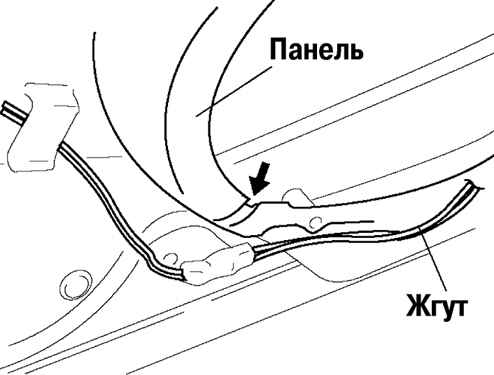

Укладка жгута проводов в паз панели блока двери
Рис. 7.85. Укладка жгута проводов в паз панели блока двери


Прикрепите динамик, уложив жгут проводов в паз панели блока двери (рис. 7.85).
Установите в порядке, обратном снятию.

ВНИМАНИЕ
Если жгут уложен вне паза, то он может быть поврежден.
