7.7.1. Система индикации и аварийной сигнализации

Основные характеристики
Система CAN служит для передачи управляющих сигналов ввода-вывода коммуникационной схемы комбинации приборов, датчиков и ламп аварийной сигнализации и контрольных ламп.
Светодиоды используются для всех сигнализаторов, установленных в комбинации приборов.
Информационный дисплей, который включает часы, аудиосистему и дисплей системы кондиционирования воздуха размещен в центре приборной панели. Он также включает систему информации о работе привода в зависимости от комплектации автомобиля.
Используется звуковой сигнал фанфарного типа.
Контрольные приборы и лампы аварийной сигнализации указаны в таблице 7.4, спецификация контрольных приборов см. табл. 7.5.

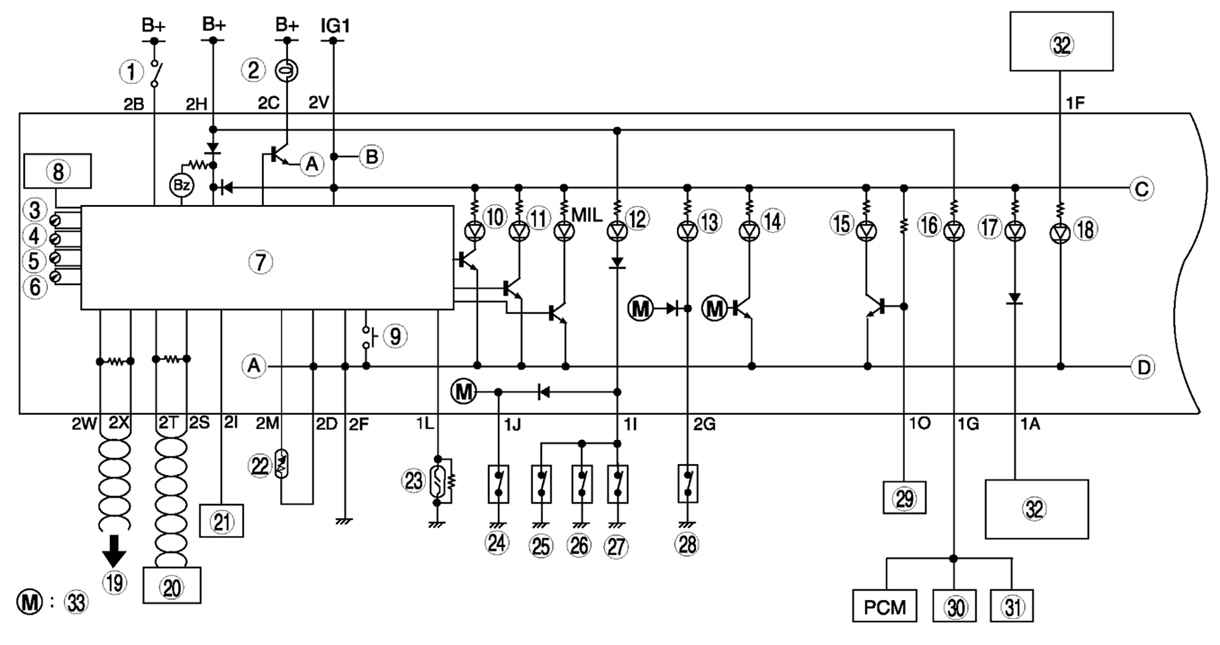

a. Монтажная схема комбинации приборов (часть 1)
Рис. 7.94a. Монтажная схема комбинации приборов (часть 1): 1 – выключатель напоминания об оставленном в замке ключе зажигания; 2 – подсветка замка зажигания; 3 – спидометр; 4 – тахометр; 5 – указатель уровня топлива; 6 – указатель температуры охлаждающей жидкости; 7 – микрокомпьютер; 8 – одометр/счетчик пробега за поездку; 9 – выключатель одометра/счетчика пробега за поездку; 10 – контрольная лампа недостаточного уровня топлива; 11 – контрольная лампа заряда аккумуляторной батареи; 12 – контрольная лампа незакрытых дверей; 13 – лампа сигнализации непристегнутых ремней безопасности; 14 – контрольная лампа режима HOLD; 15 – контрольная лампа надувных подушек безопасности; 16 – лампа безопасности; 17 – контрольная лампа настройки системы круиз-контроля; 18 – главная контрольная лампа системы круиз-контроля; 19 – на блок PCM, антиблокировочная система тормозов (ABS/TCS) HU/CM (с (ABS/TCS)) или DSC HU/CM (с DSC); 20 – аудиоблок; 21 – управляющий переключатель освещения на панели приборов; 22 – датчик указателя уровня топлива; 23 – датчик уровня тормозной жидкости; 24 – концевой выключатель двери (сторона водителя); 25 – концевой выключатель двери (сторона пассажира); 26 – концевой выключатель двери (задняя левая сторона); 27 – концевой выключатель двери (задняя правая сторона); 28 – выключатель пряжки ремня безопасности; 29 – блок SAS; 30 – блок таймера замка двери; 31 – модуль управления охранной системы; 32 – исполнительный механизм cистемы автоматического регулирования скорости движения; 33 – на микрокомпьютер


Монтажная схема комбинации приборов приведена на рис. 7.94a, 7.94б.

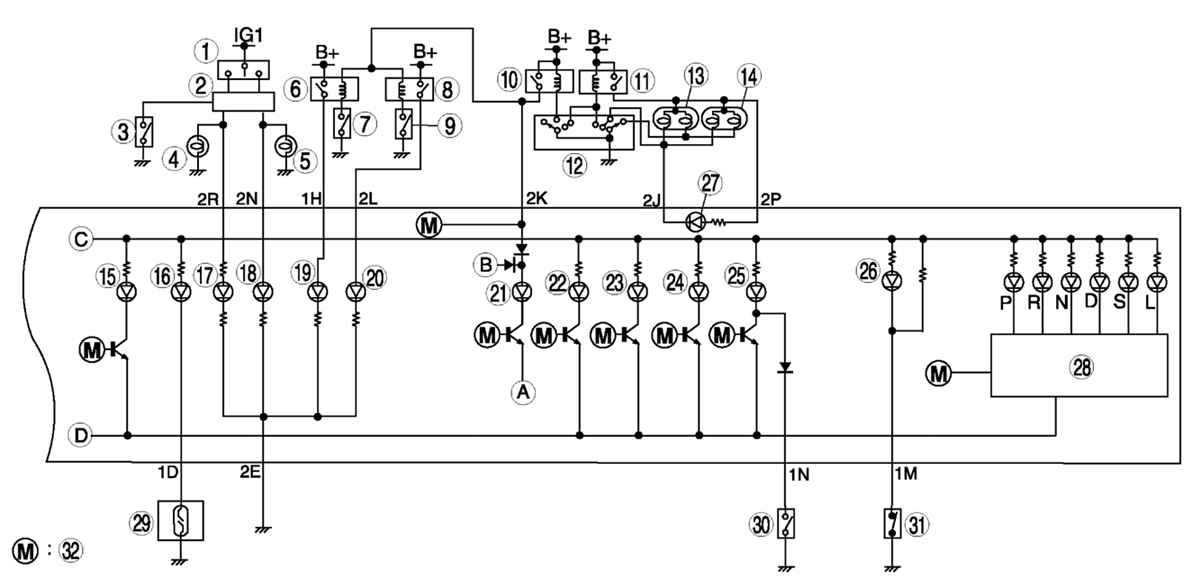

б. Монтажная схема комбинации приборов (часть 2)
Рис. 7.94б. Монтажная схема комбинации приборов (часть 2): 1 – выключатель указателей поворота; 2 – прерыватель указателей поворота и аварийной сигнализации; 3 – выключатель аварийной сигнализации; 4 – указатель поворота (левый); 5 – указатель поворота (правый); 6 – реле передней противотуманной фары; 7 – выключатель передней противотуманной фары; 8 – реле заднего противотуманного фонаря; 9 – выключатель заднего противотуманного фонаря; 10 – реле TNS; 11 – реле фары; 12 – выключатель фары; 13 – фара (левая); 14 – фара (правая); 15 – контрольная лампа отключения системы TCS; 16 – лампа аварийной сигнализации уровня жидкости в бачке омывателя; 17 – сигнализатор указателя поворота (левый); 18 – сигнализатор указателя поворота (правый); 19 – контрольная лампа передних противотуманных фар; 20 – контрольная лампа заднего противотуманного фонаря; 21 – освещение комбинации приборов; 22 – контрольная лампа DSCATCS; 23 – контрольная лампа отключения системы DSC ; 24 – лампа аварийной сигнализации антиблокировочной системы тормозов; 25 – лампа аварийной сигнализации тормозной системы; 26 – контрольная лампа недостаточного уровня масла; 27 – контрольная лампа дальнего света фар; 28 – цепь управления индикатора селектора; 29 – датчик уровня жидкости омывателя; 30 – выключатель стояночной тормозной системы; 31 – датчик давления масла; 32 – на микрокомпьютер

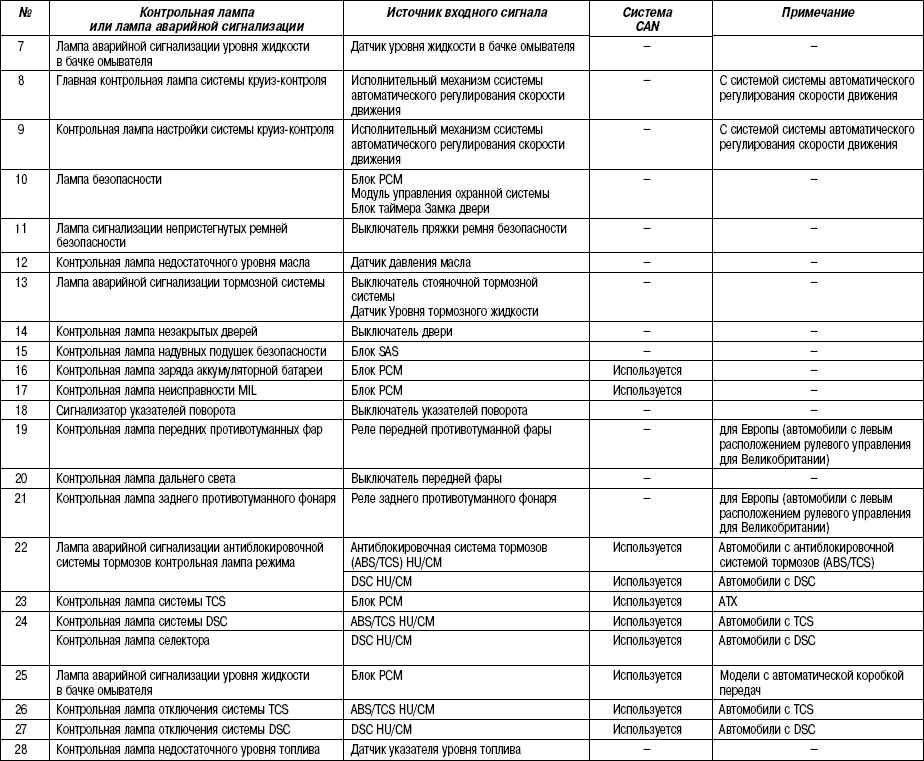

Таблица 7.4 Контрольные приборы и лампы аварийной сигнализации
Система индикации и аварийной сигнализации

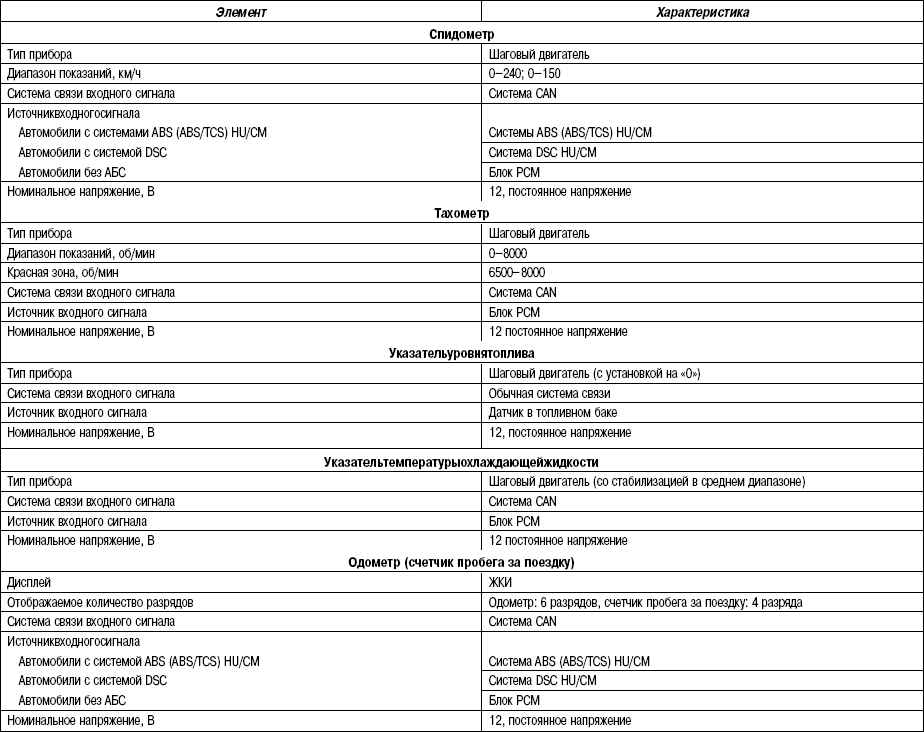

Таблица 7.5 Спецификация контрольных приборов
Система индикации и аварийной сигнализации
