7.8.2. Модуль боковой подушки безопасности

При боковом столкновении надувная подушка безопасности срабатывает (разворачивается) после получения управляюшего сигнала от блока SAS и распределяет удар на область груди водителя и переднего пассажира.

Модули боковых подушек безопасности установлены на боковых наружных сторонах спинок передних сидений.

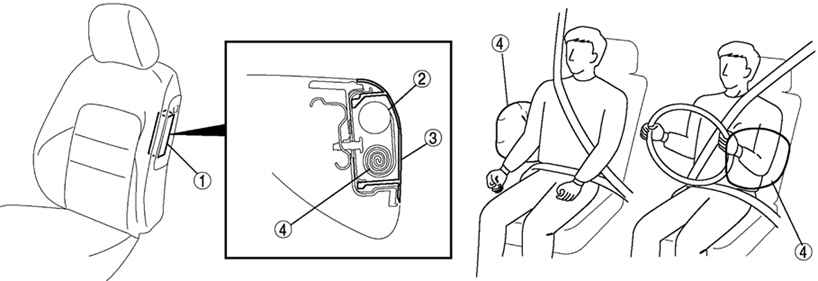

Рис. 7.101. Боковые подушки безопасности: 1 – модуль боковой подушки безопасности; 2 – нагнетатель; 3 – крышка модуля; 4 – надувная подушка безопасности

Модуль боковой подушки безопасности (рис. 7.101) состоит из нагнетателя, крышки модуля и надувной подушки без-опасности.

Когда надувная подушка безопасности срабатывает (разворачивается), крышка модуля боковой подушки безопасности отделяетя под действием давления аргона, генерируемого нагнетателем при наполнении подушки безопасности.
