8.2.3. Испаритель

Используется испаритель нового типа, в котором объединены многопоточный испаритель (состоящий из элемента конденсации и элемента переохлаждения) и газо-жидкостный сепаратор (модулятор).
Корпус испарителя покрыт полимером, который содержит противобактериальное вещество для устранения источника неприятного запаха и распространения бактерий.
Размещение резервуаров в верхней и нижней части блока испарителя, а также внутренняя конструкция пластин позволили обеспечить следующее:
– улучшена эффективность теплообмена;
– распределение температур стало более однородным;
– испаритель стал тоньше.

Работа испарителя

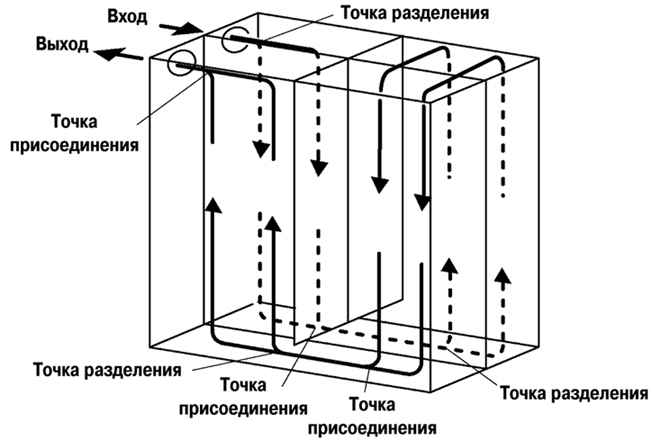

Рис. 8.81. Работа испарителя


В принятом цикле предварительного охлаждения, после того, как хладагент проходит через элемент конденсации испарителя, жидкий и газообразный хладагенты, которые не могли быть сжижены, охлаждаются снова в элементе переохлаждения. Таким образом, хладагент посылается в испаритель в почти полностью сжиженном состоянии (рис. 8.81).
