8.2.5. Конденсатор

Используется конденсатор с дополнительным охлаждением. Это – многопоточный конденсатор, который оборудован элементом дополнительного охлаждения и объединен с приемником/влагоотделителем.

Конденсатор

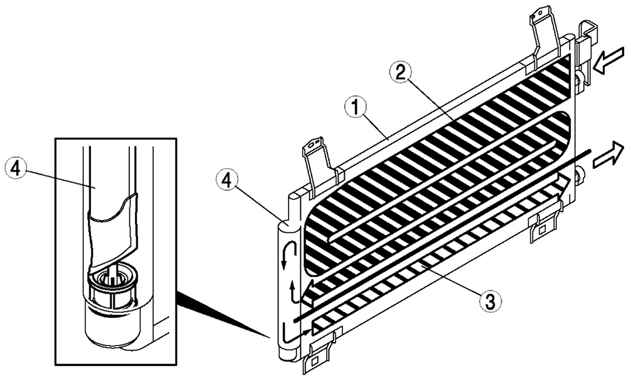

Рис. 8.83. Конденсатор: 1 – конденсатор; 2 – элемент охлаждения; 3 – элемент дополнительного охлаждения; 4 – приемник/влагоотделитель


Конденсатор (рис. 8.83) с дополнительным охлаждением разделяет газовую и жидкую фазы хладагента, первоначально охлажденного в конденсаторе, в приемнике/ влагоотделителе, куда хладагент снова возвращается в элемент дополнительного охлаждения и снова охлаждается для ускорения сжижения и улучшения охлаждающей способности.
