8.2.6. Система управления кондиционера

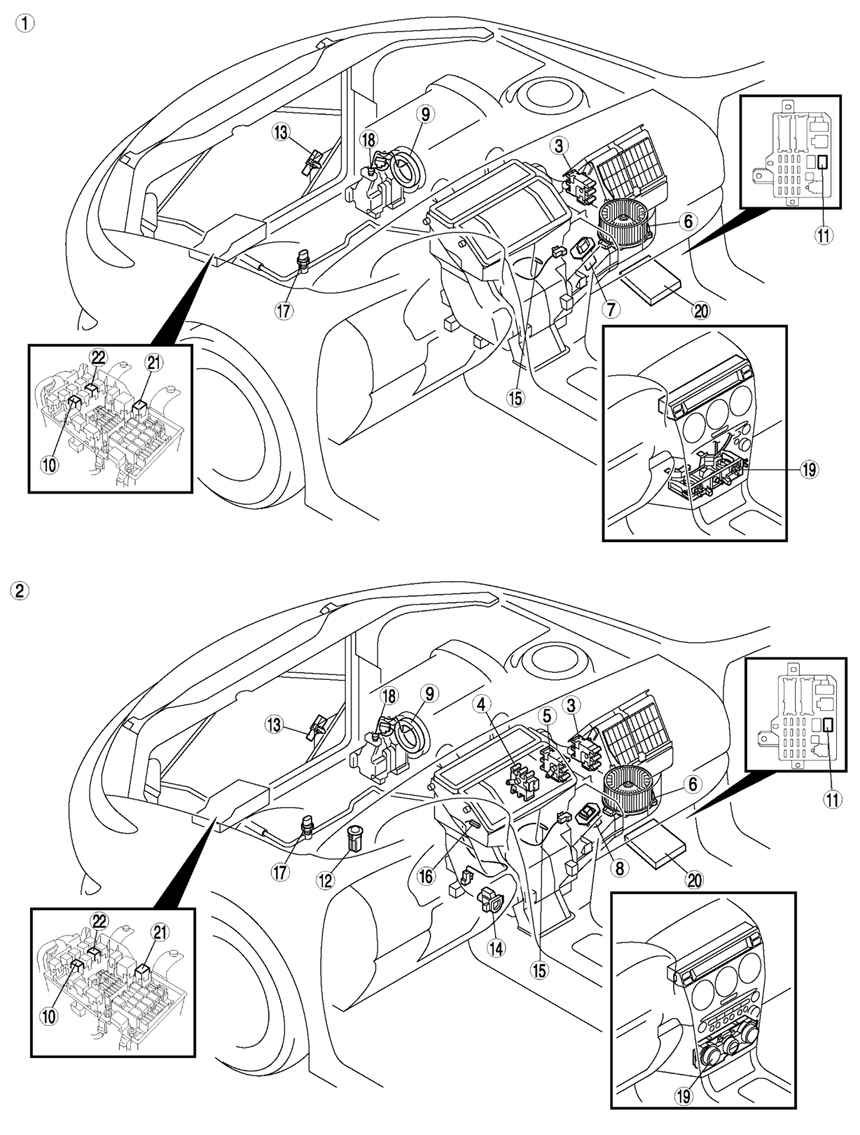

Рис. 8.84. Система управления кондиционера: 1 – система кондиционирования воздуха с ручным управлением; 2 – автоматическая система кондиционирования воздуха; 3 – исполнительный механизм воздухозаборника; 4 – исполнительный механизм управления отопителем; 5 – исполнительный механизм управления режимом обдува; 6 – электродвигатель вентилятора; 7 – резистор; 8 – автоматический MOS FET; 9 – магнитная муфта; 10 – реле системы кондиционирования воздуха; 11 – реле вентилятора; 12 – датчик солнечного излучения; 13 – датчик температуры окружающего воздуха; 14 – датчик температуры воздуха в салоне; 15 – температурный датчик испарителя; 16 – датчик температуры охлаждающей жидкости; 17 – датчик давления хладагента; 18 – тепловой протектор; 19 – блок управления климатической установкой; 20 – блок PCM; 21 – реле TNS; 22 – реле обогревателя заднего стекла

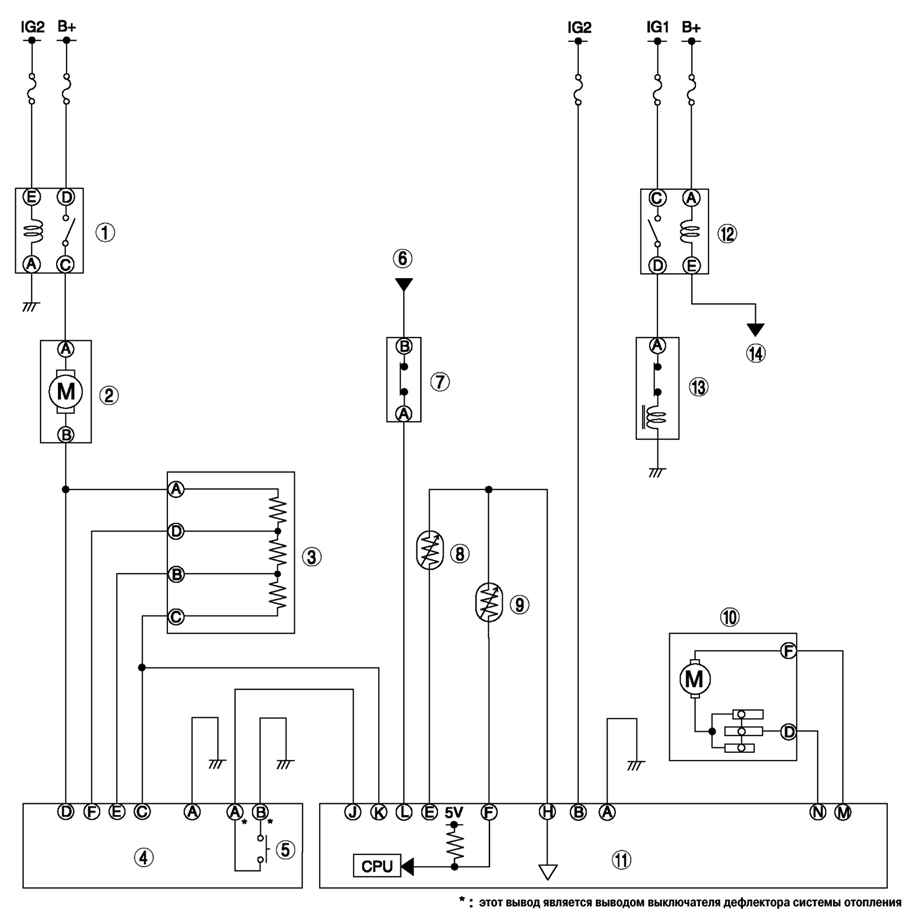

Рис. 8.85. Монтажная схема системы управления кондиционера: 1 – реле вентилятора; 2 – электродвигатель вентилятора; 3 – резистор; 4 – блок управления климатической установкой; 5 – выключатель дефлектора системы отопления; 6 – от блока PCM; 7 – датчик давления хладагента; 8 – датчик температуры окружающего воздуха; 9 – датчик температуры испарителя; 10 – исполнительный механизм воздухозаборника; 11 – центральная панель; 12 – реле системы кондиционирования воздуха; 13 – магнитная муфта; 14 – к блоку PCM

Система управления кондиционера показана на рис. 8.84
