1.2. Обзор приборной панели

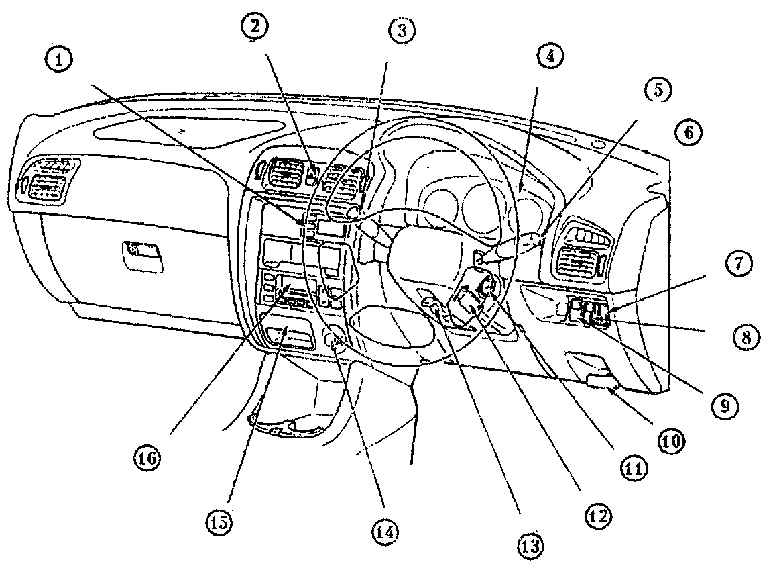

Модель с правым расположением руля (тип А)

1. Индикатор внешней температуры/ часы*
2. Кнопка включения аварийной сигнализации
3. Рычаг включения стеклоочистителя и омывателя стекла
4. Приборная панель
5, 6. Рычаг управления светом фар и указателя поворотов
7. Выключатель противотуманных фар*
8. Переключатель установки уровня фар*

9. Выключатель TCS (антибуксировочной системы)*
10. Замок капота
11. Замок зажигания
12. Рычаг контроля крейсерской скорости*
13. Рычаг раскрытия замка механизм регулирования положения
рулевого колеса по высоте
14. Прикуриватель
15. Передняя пепельница
16. Управление кондиционером

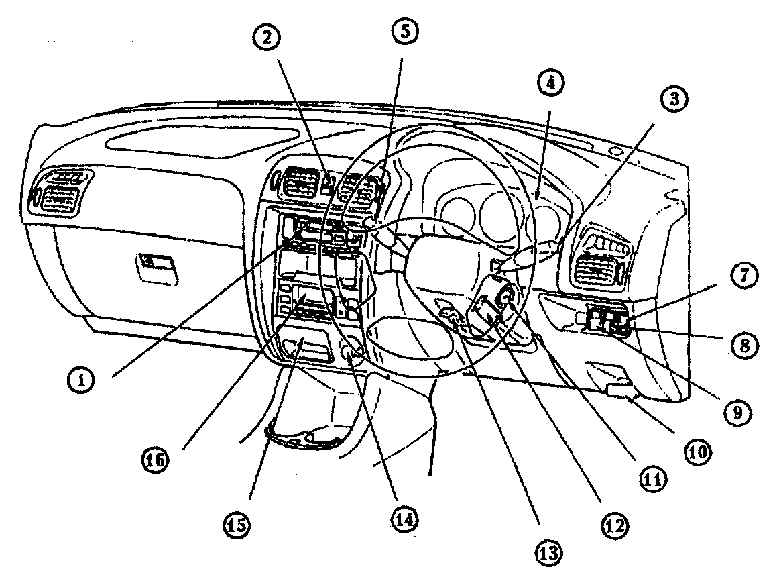

Модель с правым расположением руля (тип В)

1. Аудиосистема
2. Кнопка включения аварийной сигнализации
3. Рычаг управления светом фар и указателя поворотов
4. Приборная панель
5. Рычаг включения стеклоочистителя и омывателя стекол
6. Рычаг включения стеклоочистителя и омывателя стекол
7. Выключатель противотуманных фар*
8. Переключатель установки уровня фар*

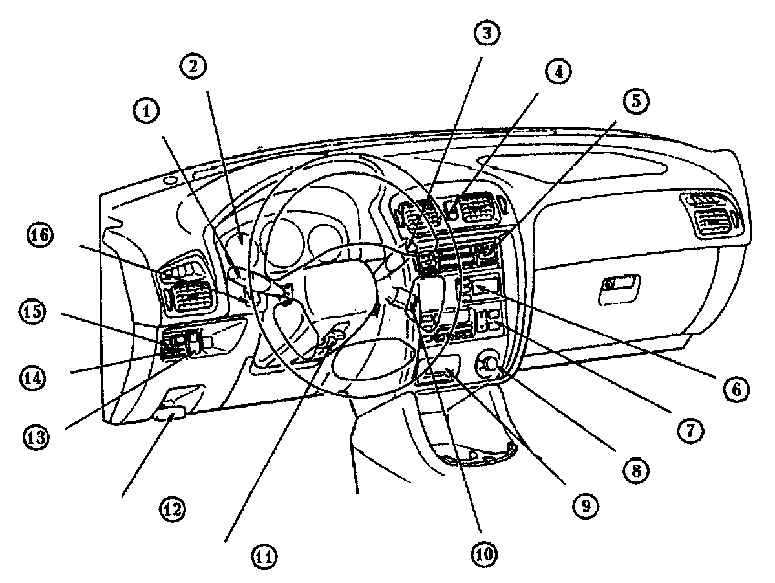

Модель с левым расположением руля

1. Рычаг управления светом, указателями поворотов
2. Приборная панель
3. Рычаг включения стеклоочистителей и омывателя стекол
4. Кнопка включения аварийной сигнализации
5. Аудиосистема*
6. Компьютер рейса / дисплей внешней температуры / часы*
7. Управление кондиционером
8. Прикуриватель

9. Передняя пепельница
10. Рычаг контроля крейсерской скорости
11. Рычаг раскрытия замка механизм регулирования рулевого колеса
по высоте
12. Раскрытие замка капота
13. Выключатель TCS (антибуксировочная система)*
14. Переключатель установки уровня фар*
15. Выключатель противотуманных фар*
16. Управление подсветкой приборной панели*

* на некоторых моделях
