12.22. Система круиз-контроля

Система круиз-контроля поддерживает заданную скорость движения автомобиля при помощи электронного блока управления, датчика скорости и привода, расположенного в двигательном отсеке. Система круиз-контроля состоит из выключателей, датчика скорости, выключателя огней стоп-сигнала, выключателя на педали сцепления и соединительных проводов.

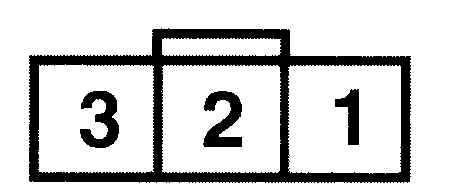

Идентификация клемм и проверка проводимости (между клеммами 2 и 3) выключателя системы круиз-контроля – модели Ford Probe

Положение выключателя
Сопротивление (Ом)
On
10000
Off
Менее 5
Set/Acc
680
Coast
120
Resume
2200

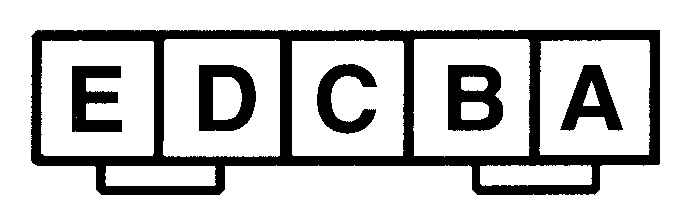

Идентификация клемм главного выключателя системы круиз-контроля – модели Mazda

При включении между клеммами С и D должна быть проводимость.

Коды неисправности системы круиз-контроля моделей Mazda


Код
Возможная причина
1
Соединительные провода, привод системы, выключатель огней стоп-сигнала
5
Предохранитель
7
Выключатель огней стоп-сигнала
11
Выключатель системы круиз-контроля
15
Электронный блок управления

Проверка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте предохранитель системы круиз-контроля.
2. Проверьте работу выключателя огней стоп-сигнала.
3. Проверьте работу выключателя на педали сцепления.
4. Осмотрите вакуумные шланги и проверьте натяжение тросика системы.
5. Проверьте датчик скорости.

Выключатели системы круиз-контроля

Проверка и замена

Модели Ford Probe

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите выключатели и проверьте их на проводимость (см. рис. Идентификация клемм и проверка проводимости (между клеммами 2 и 3) выключателя системы круиз-контроля – модели Ford Probe).

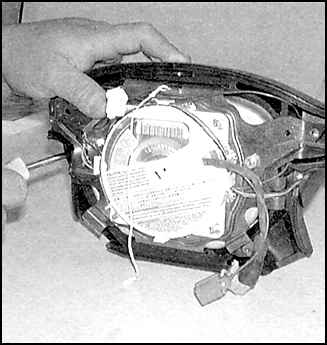

2. Снимите модуль воздушной подушки безопасности.
3. Открутите крепежные винты отсоедините разъемы подключения и снимите выключатели.
4. Установка проводится в обратном порядке снятия.

Модели Mazda

На этих моделях система круиз-контроля имеет встроенную систему диагностики.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Для активации системы диагностики включите зажигание и нажмите на кнопку Resume/ Accel на три секунды.
2. Через две секунды, после того, как сигнальная лампочка системы круиз-контроля на панели приборов погаснет, будет выведен код неисправности (см. табл. Коды неисправности системы круиз-контроля моделей Mazda).
3. Снимите выключатель системы круиз-контроля и проверьте его на проводимость (см. рис. Идентификация клемм главного выключателя системы круиз-контроля – модели Mazda).
4. Для замены выключателя, расположенного на рулевой колонке, смотрите пункты (см. табл. Коды неисправности системы круиз-контроля моделей Mazda).
5. Для замены главного выключателя системы круиз-контроля снимите выключатель с панели приборов и отсоедините разъем подключения.
6. Установка проводится в обратном порядке снятия.

Регулировка натяжения тросика

ПОРЯДОК ВЫПОЛНЕНИЯ

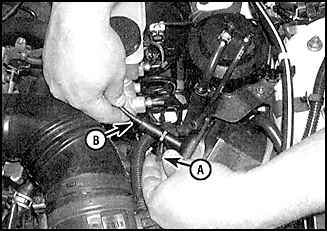

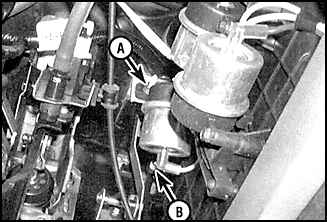

Снимите крепежный зажим (А) и отрегулируйте натяжение тросика так, чтобы он имел свободный ход в 3 мм в точка (В).
