12.25. Зеркало заднего вида с электроприводом

Зеркала заднего вида с электроприводом используют два электродвигателя для регулировки положения стекла.

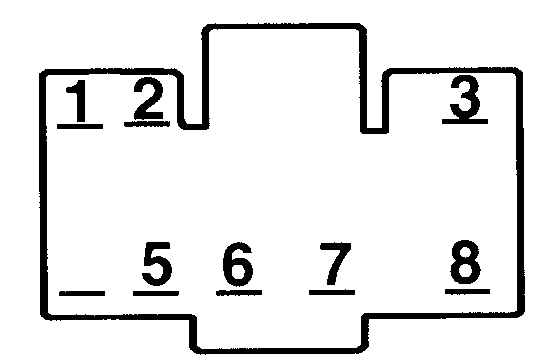

Проверка проводимости регулятора зеркал заднего вида – модели Ford Probe

Положение выключателя
Напряжение на клемме
Левое зеркало, поворот вверх
7
Левое зеркало, поворот вниз
1 и 2
Левое зеркало, поворот влево
2 и 7
Левое зеркало, поворот вправо
1
Правое зеркало, поворот вверх
7
Правое зеркало, поворот вниз
5 и 6
Правое зеркало, поворот влево
7 и 6
Правое зеркало, поворот вправо
5

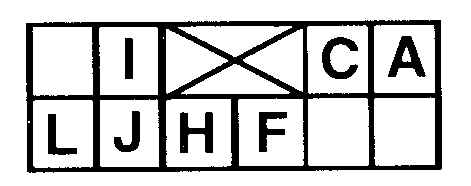

Проверка проводимости регулятора зеркал заднего вида – модели Mazda 626 до 1997 г. выпуска

Положение выключателя
Проводимость между клеммами
Левое зеркало, поворот вверх
I и J; С, I и J
Левое зеркало, поворот вниз
I и C; L и J
Левое зеркало, поворот влево
I и C; Н и J
Левое зеркало, поворот вправо
I и Н; С, L и J
Правое зеркало, поворот вверх
I и L; А, F и J
Правое зеркало, поворот вниз
L и J; A и I
Правое зеркало, поворот влево
I и A; F и J
Правое зеркало, поворот вправо
I и F; A, L и J

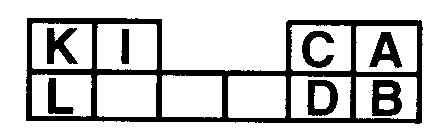

Проверка проводимости регулятора зеркал заднего вида – модели Mazda MX-6

Положение выключателя
Проводимость между клеммами
Левое зеркало, поворот вверх
A и L; I и K
Левое зеркало, поворот вниз
I и A; K и L
Левое зеркало, поворот влево
I и A; D и L
Левое зеркало, поворот вправо
A и L; D и I
Правое зеркало, поворот вверх
C и L; K и I
Правое зеркало, поворот вниз
C и I; K и L
Правое зеркало, поворот вниз
C и I; K и L
Правое зеркало, поворот вправо
I и B; L и C

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Опустите стекло двери и попробуйте отрегулировать положение стекла зеркала заднего вида. Вы должны слышать шум работающих двигателей.
2. Если шум слышен, но стекло не двигается, соединительный механизм вероятно неисправен. Снимите и разберите зеркало заднего вида.
3. Если шум двигателей не слышен, проверьте предохранитель радиоприемника.

4. Если предохранитель в порядке, снимите выключатель электропривода (указан стрелкой) и проверьте наличие питания.
5. Проверьте работу выключателя, воспользовавшись омметром и Таблицей проводимости регулятора зеркал заднего вида – модели Ford Probe, Таблицей проводимости регулятора зеркал заднего вида – модели Mazda 626 до 1997 г. выпуска, Таблицей проводимости регулятора зеркал заднего вида – модели Mazda MX-6. Замените выключатель, если необходимо.
6. Проверьте соединительные провода между выключателем и зеркалом заднего вида.
7. Замените электропривод зеркала, если он неисправен.
