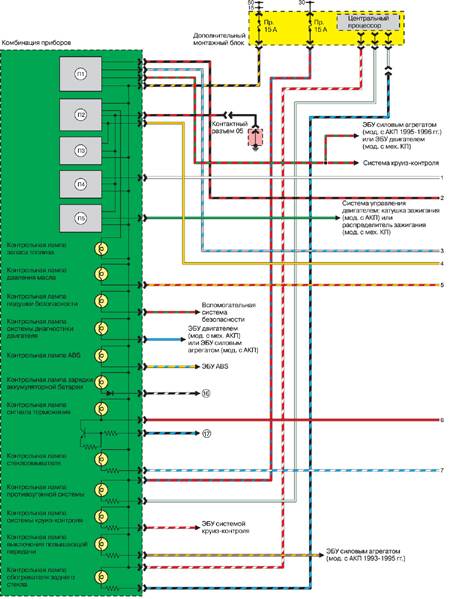

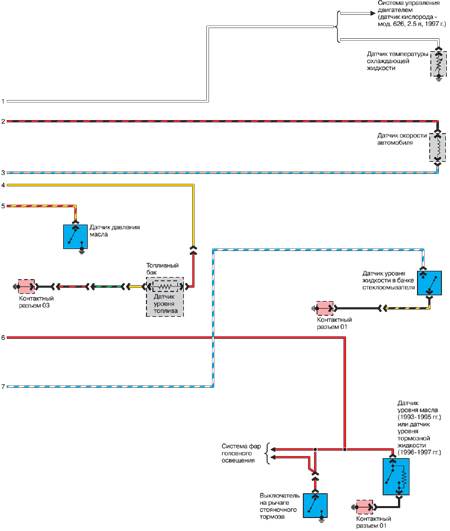

13.10. Датчики приборного щитка и сигнальные лампочки

П1 – спидометр
П2 – сигнальная лампочка низкого уровня топлива
П3 – датчик уровня топлива
П4 – датчик температуры охлаждающей жидкости
П5 – тахометр
16 – генератор
17 – датчик передач
