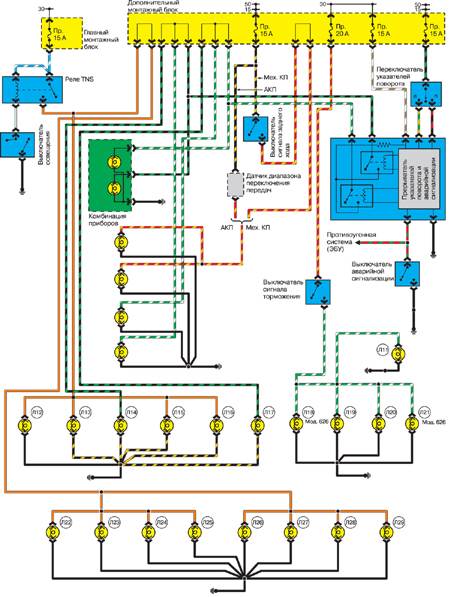

13.4. Внешние осветительные приборы

Л11 – верхний фонарь стоп-сигнала
Л12 – левый боковой указатель поворотов
Л13 – левый подфарник
Л14 – левый передний указатель поворотов
Л15 – правый боковой указатель поворотов
Л16 – правый подфарник
Л17 – правый передний указатель поворотов
Л18 – левый боковой огонь стоп-сигнала
Л19 – левый огонь стоп-сигнала
Л20 – правый огонь стоп-сигнала
Л21 – правый боковой огонь стоп-сигнала
Л23 – правый задний боковой указатель поворотов
Л24 – левая лампочка освещения номерного знака
Л25 – правая лампочка освещения номерного знака
Л26 – левый боковой габаритный огонь
Л27 – левый габаритный огонь
Л28 – правый габаритный огонь
Л29 – правый боковой габаритный огонь
