8.4.2. Пыльники полуосейЗамена
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите полуось с автомобиля.
|
| 2. Зажмите полуось в тисках.
|
|
ВНУТРЕННИЙ ШРУС
Шарнир трипоидного типа
Снятие элементов
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Снимите крепежные
хомуты пыльника. |
 |
2. Сдвиньте пыльник в сторону.
|
 |

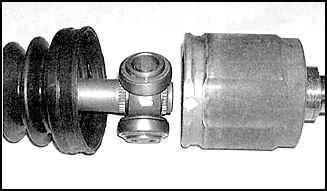

3. Пометьте положение установки
трипода в кожухе и снимите кожух.
|
 |
4. Пометьте положение установки
трипода на полуоси (метки указаны стрелками).
|
 |
5. Снимите стопорное кольцо
с конца полуоси. |
 |
6. Сбейте трипод с конца полуоси. |
|
Осмотр
| ПОРЯДОК ВЫПОЛНЕНИЯ |

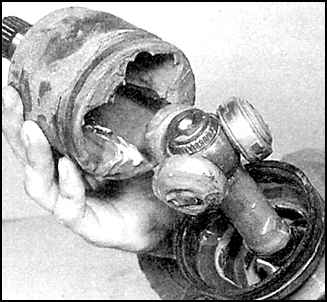

| 1. Тщательно удалите старую смазку.
|
| 2. Осмотрите все элементы шарнира на наличие
царапин, коррозии, других следов износа или повреждений. Замените
шарнир, если необходимо.
|
|
Сборка элементов
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Наденьте пыльник
и хомуты на полуось. Оберните шлицы клейкой лентой перед установкой
пыльника. |
 |
2. Установите трипод на полуось
и установите стопорное кольцо. Заполните трипод и кожух шарнира смазкой.
|
| 3. Установите кожух на трипод. |
 |

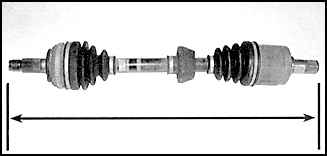

4. Отрегулируйте длину полуоси,
руководствуясь значениями, приведенными подразделе
8.2. |
 |
5. Приподнимите край пыльника, чтобы выровнять
давление внутри и снаружи пыльника. |
 |
6. После затяжки хомута загните конец хомута. |
 |
7. Зафиксируйте его при помощи стопорных
язычков. |
 |
8. Для установки ленточного хомута затяните
его при помощи специального инструмента, поверните инструмент на 90°. |
 |
9. Отрежьте излишек. |
 |
10. Для установки стяжного хомута необходимо
использовать специальный инструмент. |
|
Шарнир шарикового типа
Снятие элементов
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите хомуты.
|
| 2. Сдвиньте пыльник в сторону.
|
 |
3. Снимите стопорное кольцо с
кожуха.
|
 |

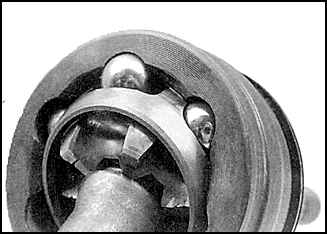

4. Снимите кожух.
|
 |
5. Снимите стопорное кольцо с конца полуоси.
|
| 6. Снимите обойму с шариками.
|
 |

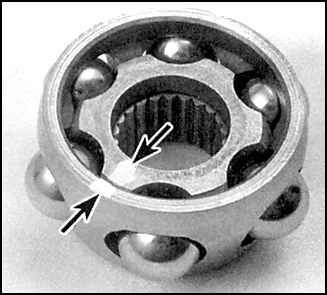

7. Пометьте положение установки внутренней
дорожки обоймы.
|
| 8. Аккуратно достаньте шарики и
снимите внутреннюю дорожку.
|
|
Осмотр
| ПОРЯДОК ВЫПОЛНЕНИЯ |
 |
1. Тщательно очистите
все элементы от старой смазки и осмотрите внутреннюю дорожку на наличие
коррозии, царапин, трещин или других повреждений.
|
 |
2. Осмотрите обойму на наличие
коррозии, царапин, трещин или других повреждений.
|
|
Сборка элементов
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Наденьте пыльник и хомуты на
полуось.
|
 |
2. Вставьте внутреннюю дорожку
и шарики в обойму.
|
| 3. Заполните обойму с шариками смазкой.
|
 |
4. Установите обойму на полуось
стороной с большим диаметром наружу.
|
| 5. Установите стопорное кольцо для
фиксации обоймы.
|
| 6. Заполните кожух шарнира смазкой.
|
| 7. Установите стопорное кольцо в
кожух шарнира.
|
| 8. Установите кожух на обойму с
шариками и установите пыльник на место.
|
| 9. Приподнимите край пыльника, чтобы
выровнять давление внутри и снаружи пыльника.
|
| 10. Отрегулируйте длину полуоси.
|
| 11. Затяните хомуты пыльника.
|
|
Все внутренние шарниры
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| Установите новое стопорное кольцо на конец полуоси.
Установите полуось на автомобиль.
|
|
ВНЕШНИЙ ШРУС
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите хомуты пыльника и сдвиньте
пыльник в сторону. |
| 2. Тщательно очистите шарнир от
старой смазки при помощи растворителя. Промойте и высушите шарнир.
|
 |
3. Тщательно удалите старую смазку
и осмотрите элементы шарнира на наличие коррозии, повреждений или
следов износа. Если шарнир изношен, полуось необходимо заменить. |
| 4. Замените пыльник внешнего шарнира,
сняв внутренний шарнир и динамический демпфер, если необходимо. |
| 5. Установите новый пыльник на шарнир,
заполните пыльник смазкой и затяните крепежные хомуты. |
| 6. Установите полуось на автомобиль.
|
|
|
